硬件连接
物品清单
物品 | 数量 | 备注 |
---|---|---|
VR设备 | 1 | 内含VR头显、左右手柄、适配器、电源线 |
TeleSuit(上半身动捕/全身动捕,含主控) | 1 | 上半身动捕/全身动捕 |
TeleBox( 含1T SSD存储) | 1 | |
19V电源适配器(TeleSuit主控供电) | 1 | 后期将替换为电池持续供电 |
5V电源适配器(Telebox供电) | 1 | |
双头type-c数据线(2米) | 1 | 用于VR头显电源线延长 |
网线(2米) | 1 | |
绑带 | 5/11 | 绑带(30cm*4、80cm*1)/绑带(30cm*6、60cm*4、80cm*1) |

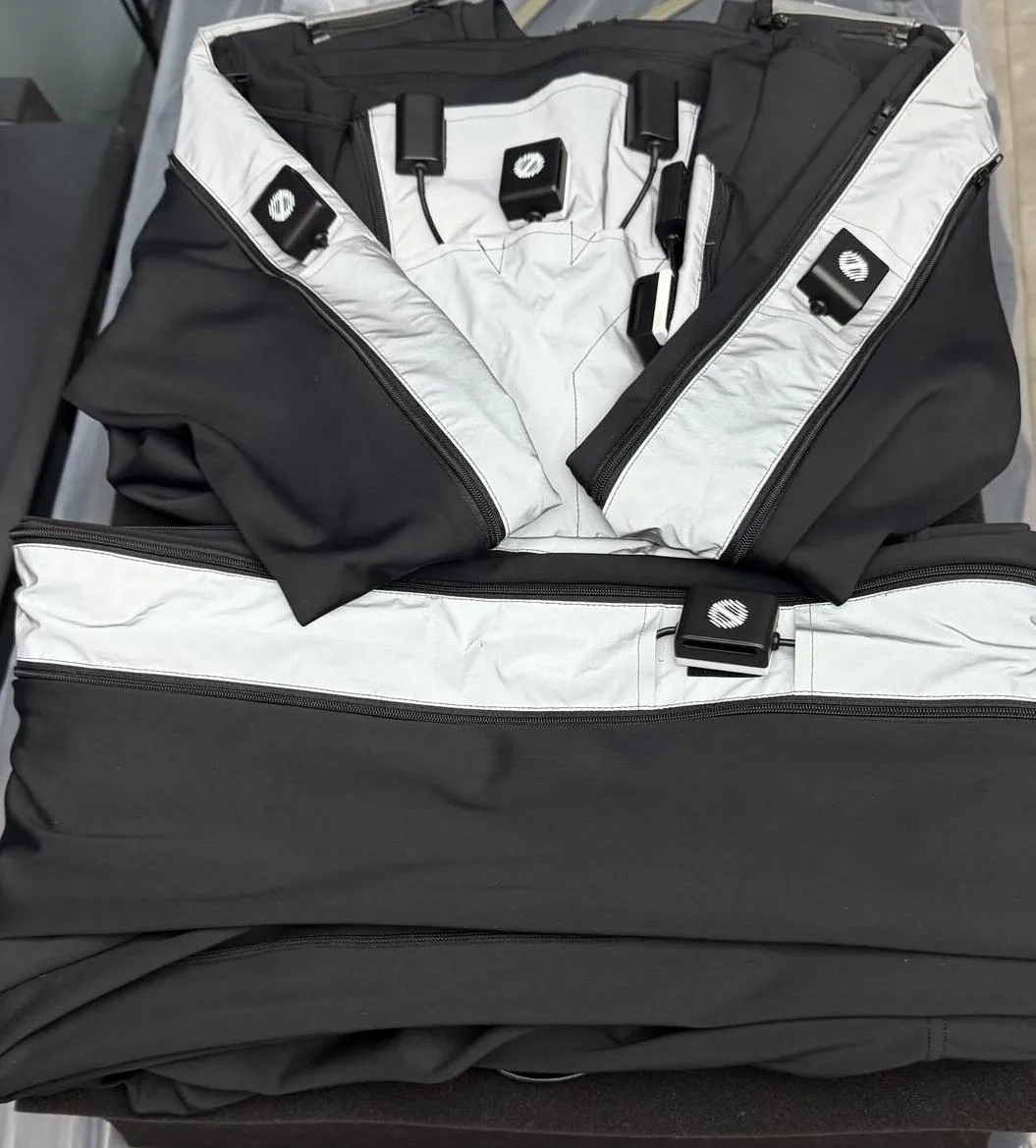

1. 穿戴Telesuit服
从包装箱取出Telesuit服进行穿戴:
1.1 穿戴效果

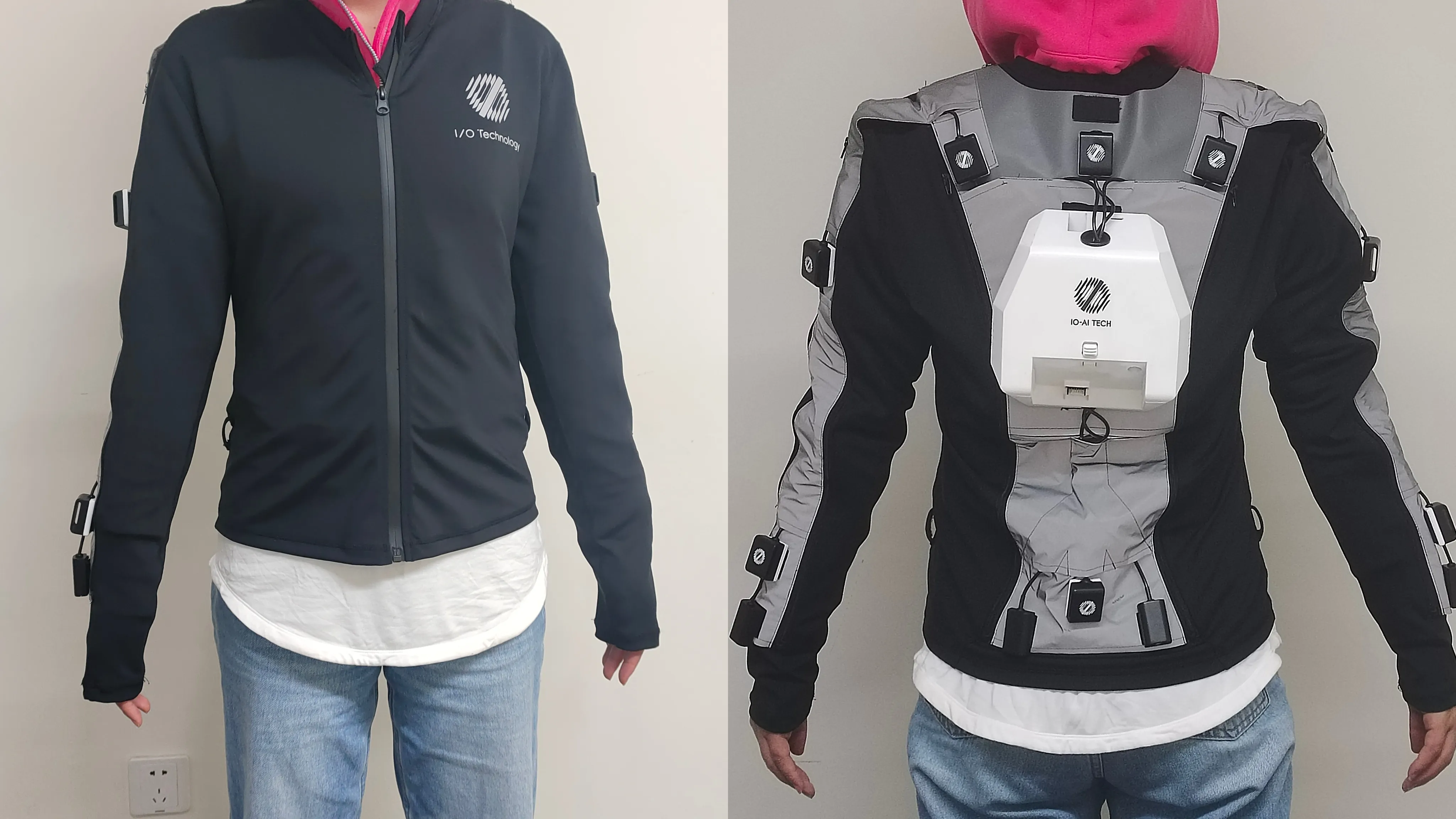

上半身穿戴效果

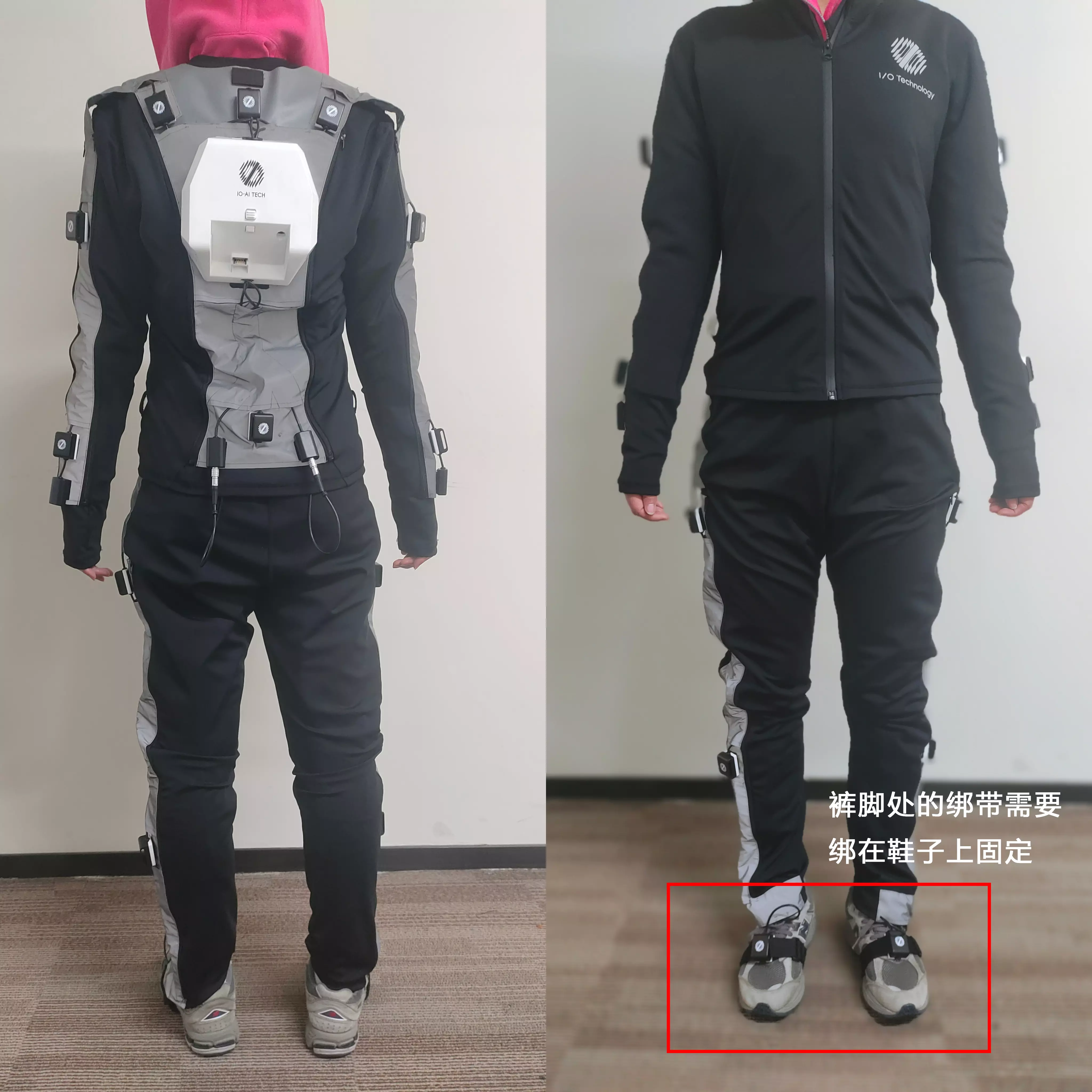

全身穿戴效果
若Telesuit服尺码偏大,可使用绑带固定全身传感器,使其紧贴人体躯干。

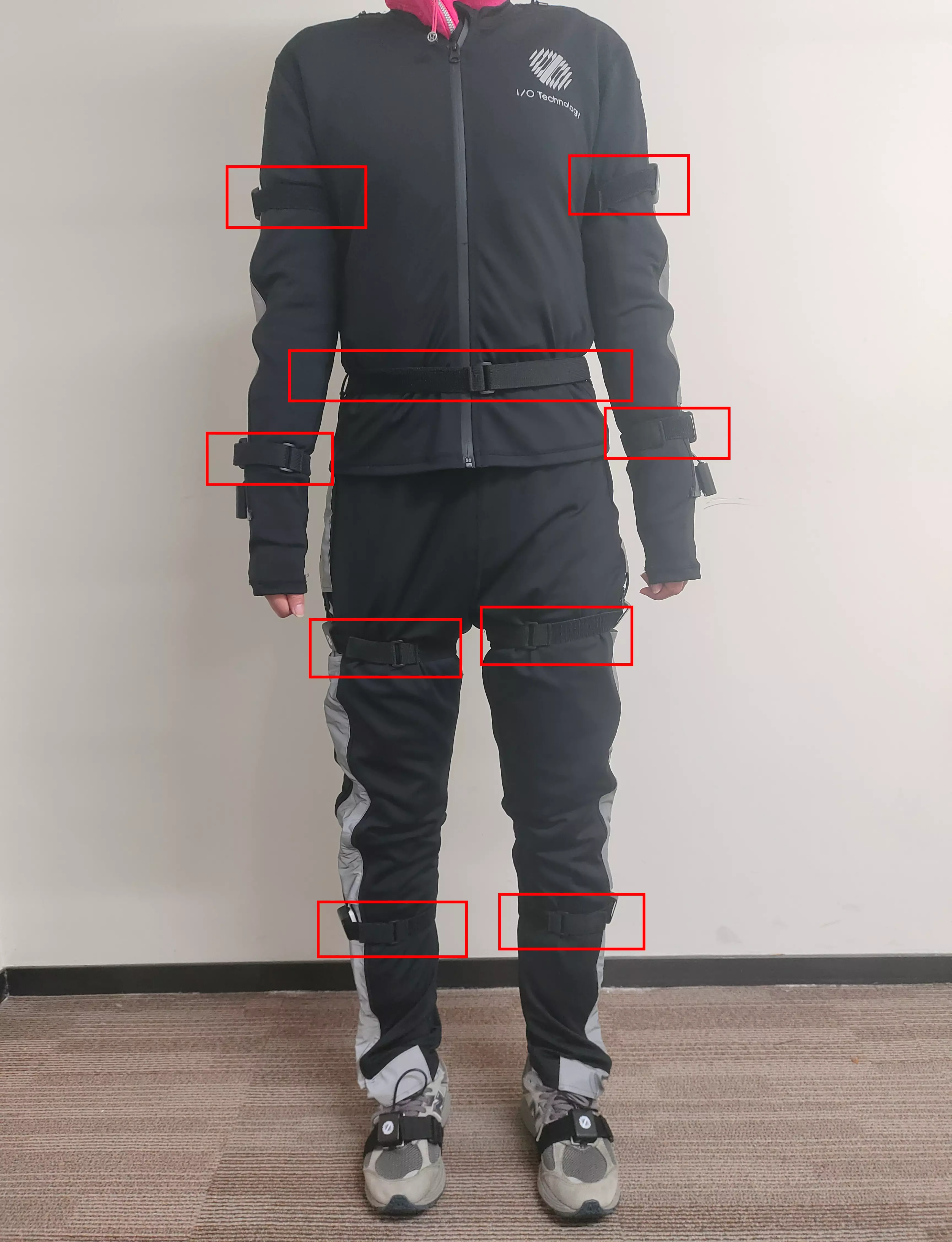

全身使用绑带固定示意

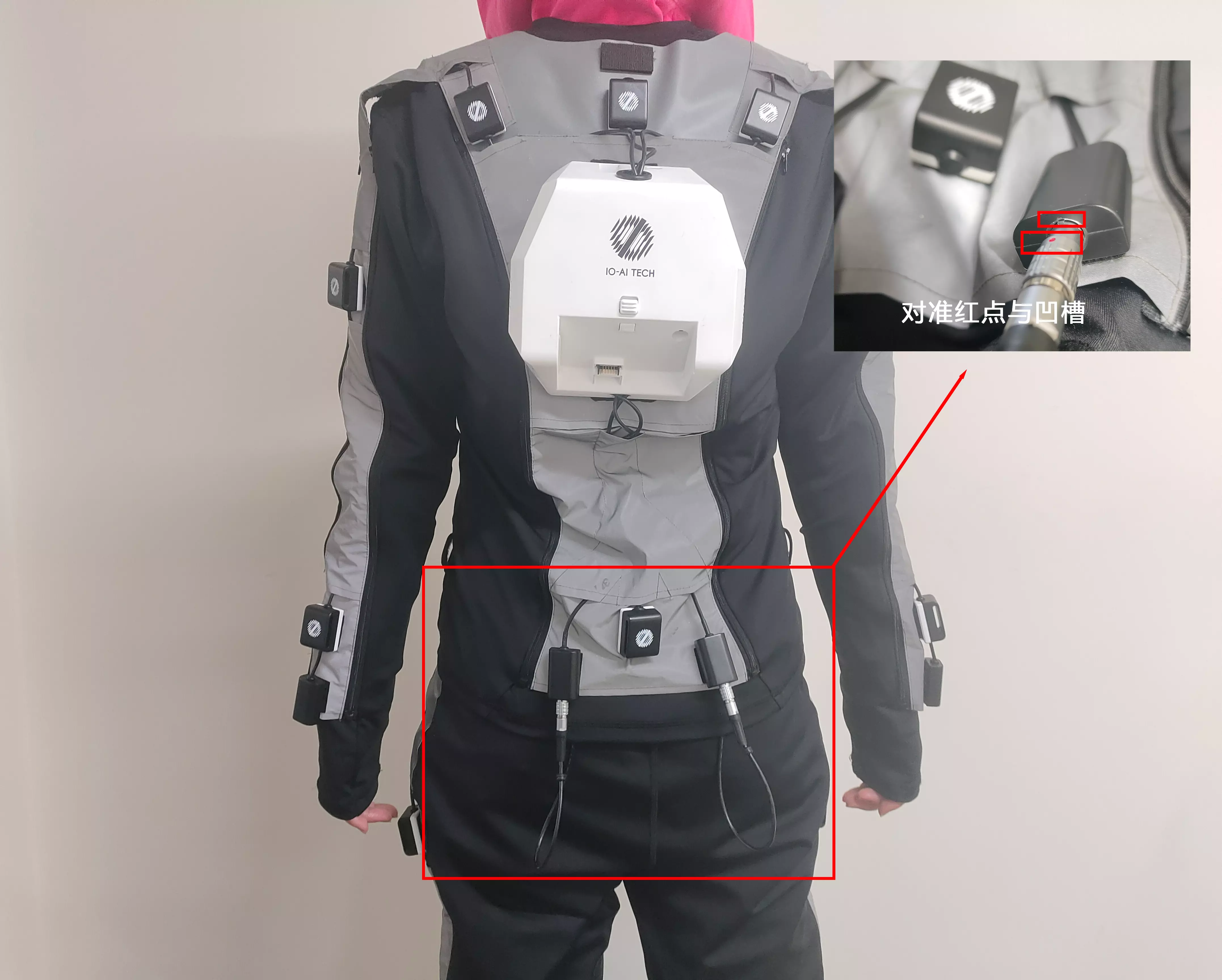

2. Telesuit 服后腰航空插头连接指南
(若购买的无下肢/手套版本,可略过)
动捕服穿戴完成后,需由他人协助进行后腰部的航空插头连接操作。连接步骤:
2.1 标准版(带下肢版本)
2.1.1 左侧连接
- 找到裤子臀部左侧的航空插头与上衣后腰左侧的航空插座。
- 对准插头的红点与插座的凹槽,确保方向正确后,用力插入,直至完全接合。
- 连接完成后,轻轻拉动插头确认是否牢固,无松动现象。
2.1.2 右侧连接
- 按照与左侧相同的方式进行操作
- 完成裤子臀部右侧的航空插头与上衣后腰右侧的航空插座的连接。
2.2 Pro版(带手套版本)
2.2.1 左侧连接

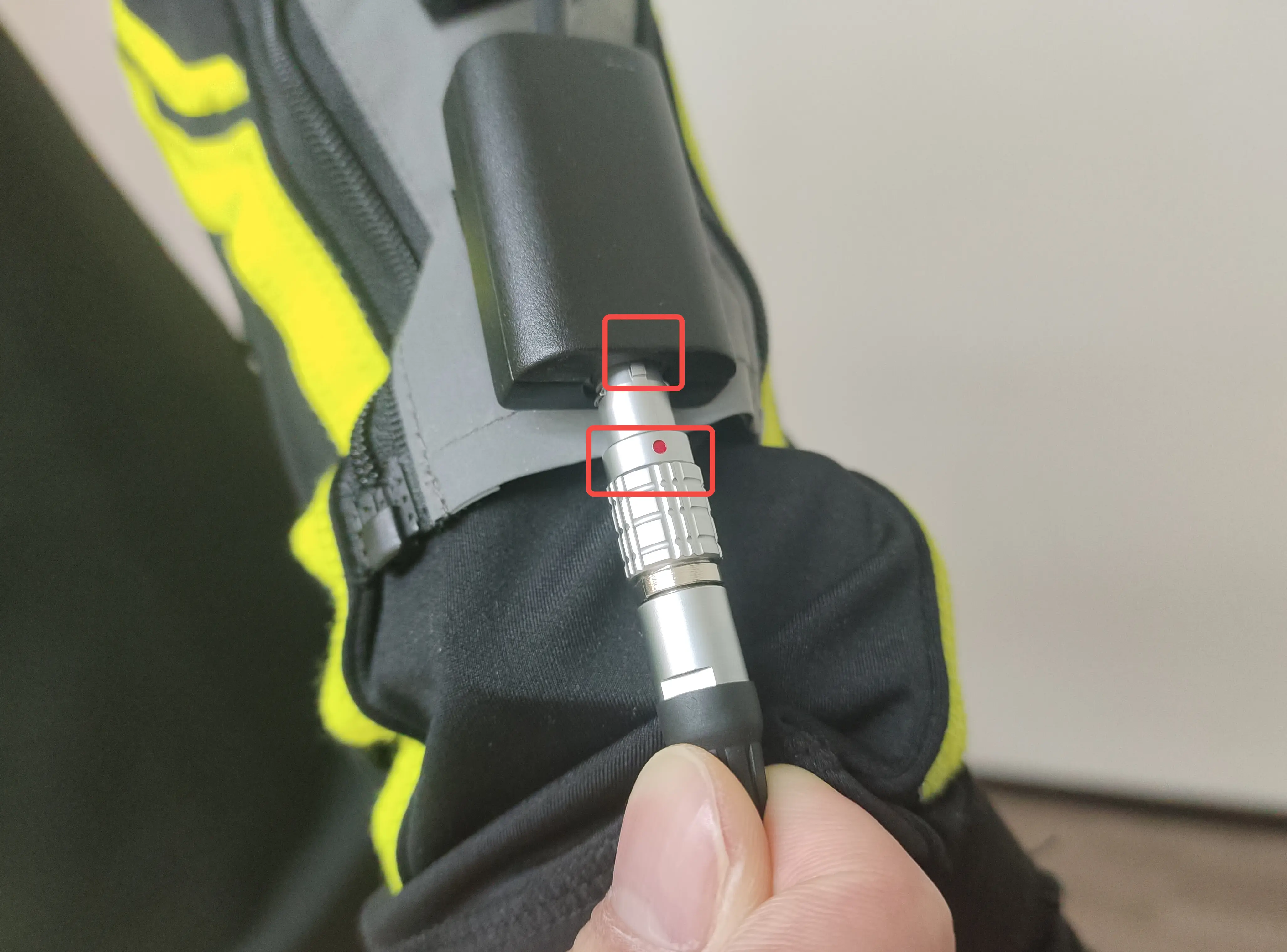

- 找到左手套的航空插头与上衣左手袖子的航空插座。
- 对准插头的红点与插座的凹槽,确保方向正确后,用力插入,直至完全接合。
- 连接完成后,轻轻拉动插头确认是否牢固,无松动现象。
2.2.2 右侧连接
- 按照与左侧相同的方式进行操作
- 完成右手套的航空插头与上衣右手袖子的航空插座的连接。
2.3 检查与确认
- 双侧连接完成后,逐一检查插头是否完全插入,确保连接稳定,无松动或错误。
2.4 ⚠️ 注意事项
- 必须对准插头红点与插座凹槽再进行插入,避免方向错误导致接口损坏。
- 建议穿戴者保持站立姿势,便于操作人员顺利完成连接。
3. Telesuit主控供电指南
3.1 方式一:有线供电

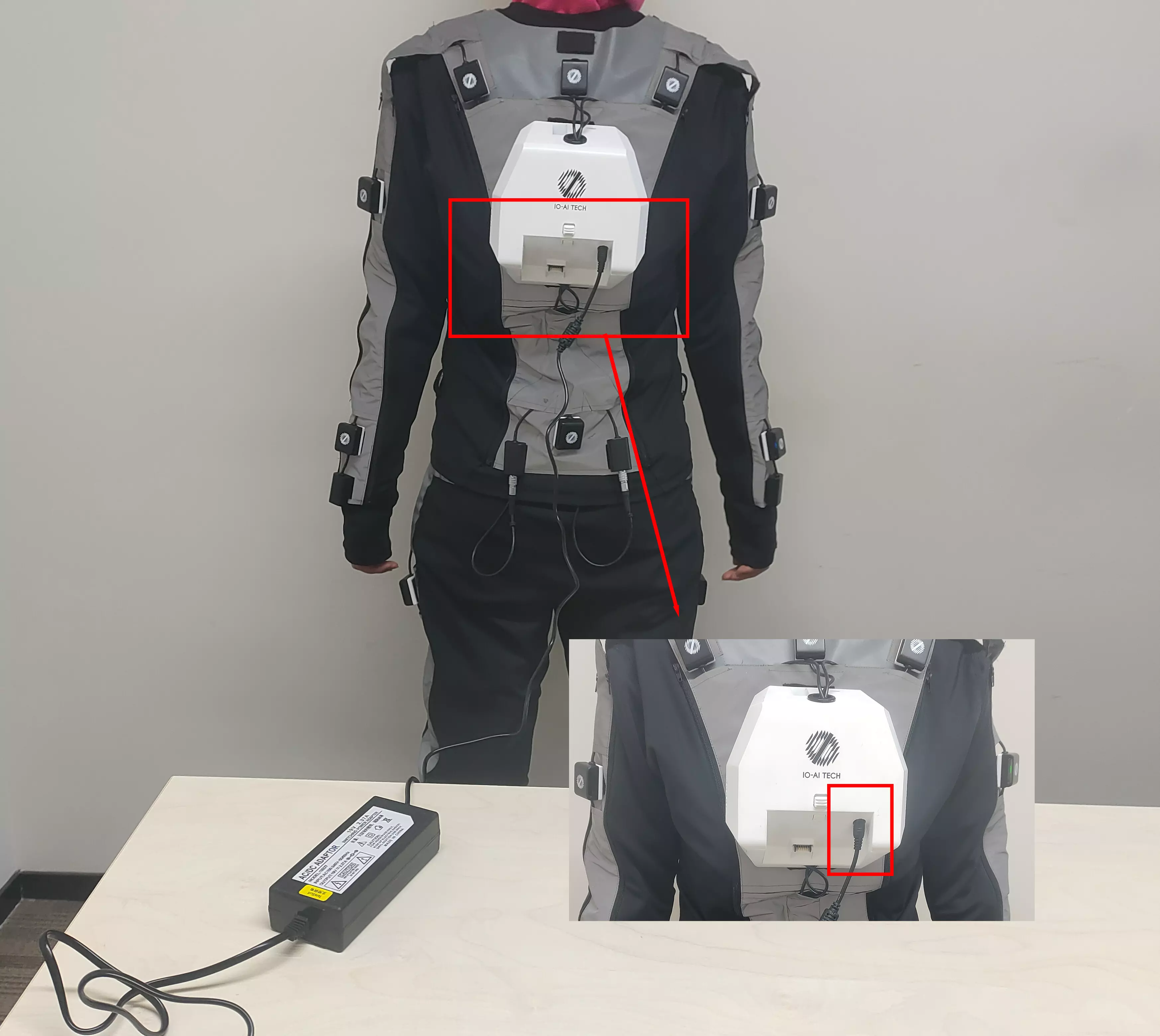

Telesuit服背后的Telesuit主控需供电使用,电源适配器信息:

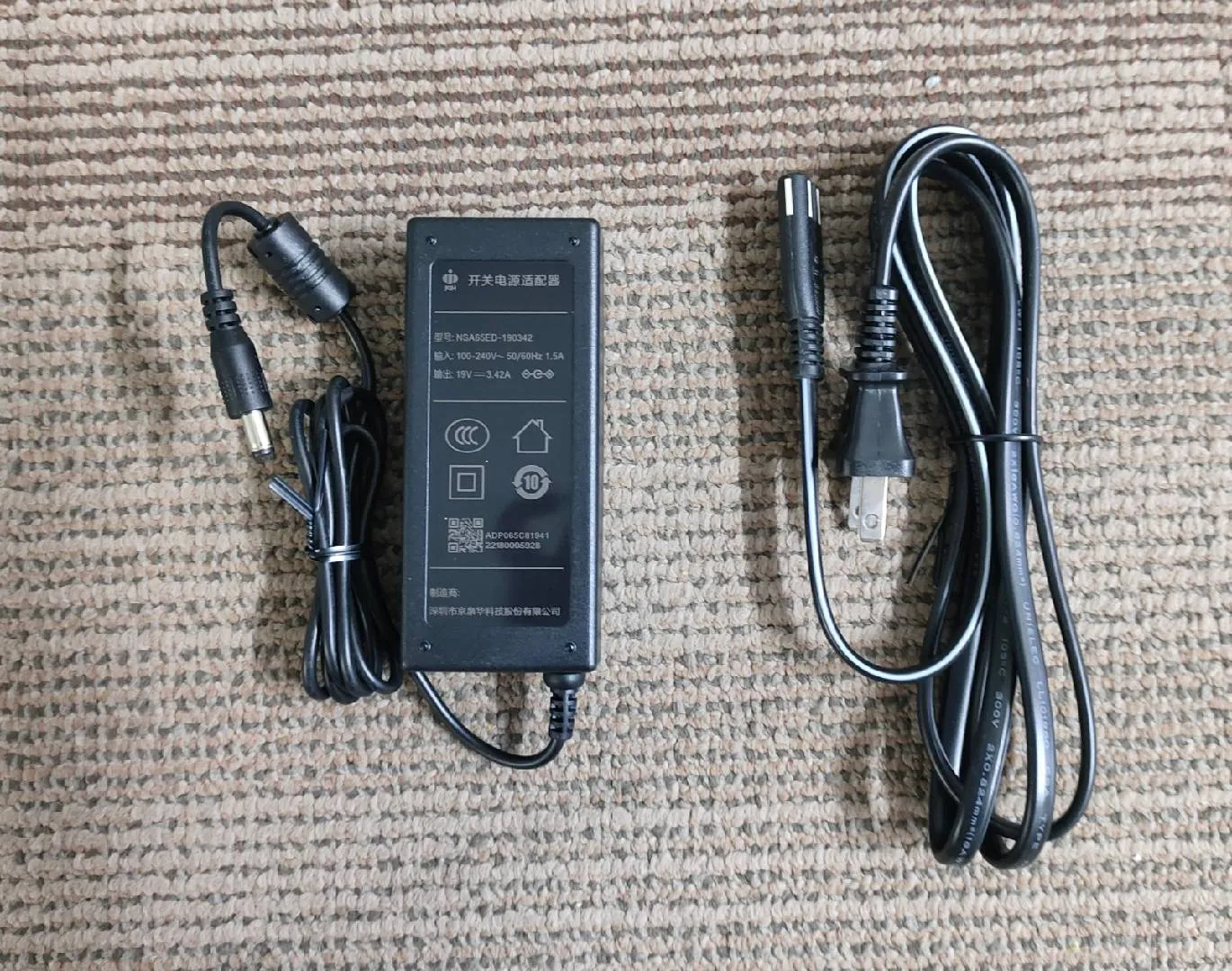

配套电源适配器规格为:19V,适配器上贴有**"Telesuit主控供电"**标签。
3.1.1 连接步骤
将数据线双圆口一端与适配器连接。

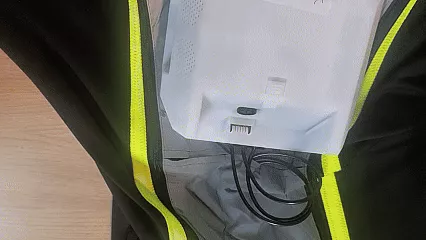

找到适配器圆口一端,将其插入Telesuit主控背部的圆孔凹槽,确保插入到位。
将适配器另一端插入标准电源插座,并确认电源已接通。
3.1.2 ⚠️ 注意事项
请勿使用非19V规格的适配器,以免损坏设备或影响供电稳定性。
插入电源适配器时,确保连接牢固,无松动现象。
使用过程中避免电源线受到拉扯或压迫,保持供电安全。

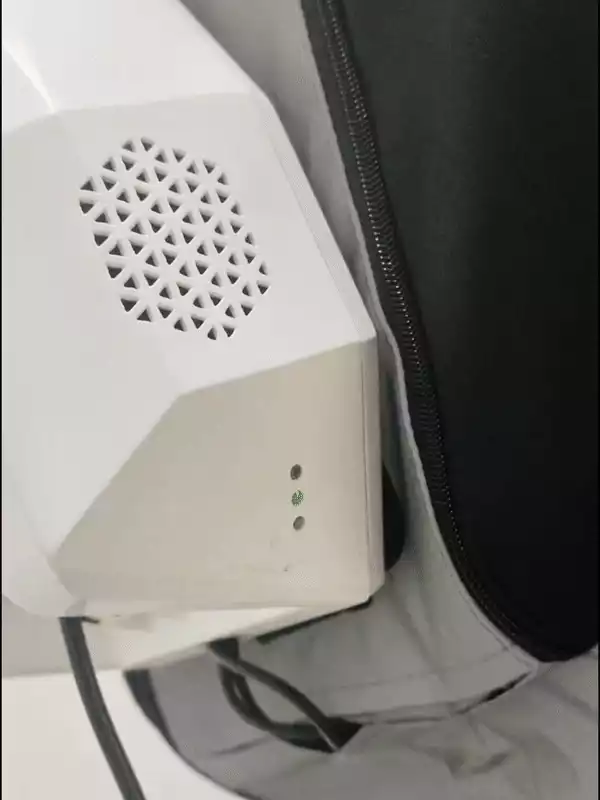

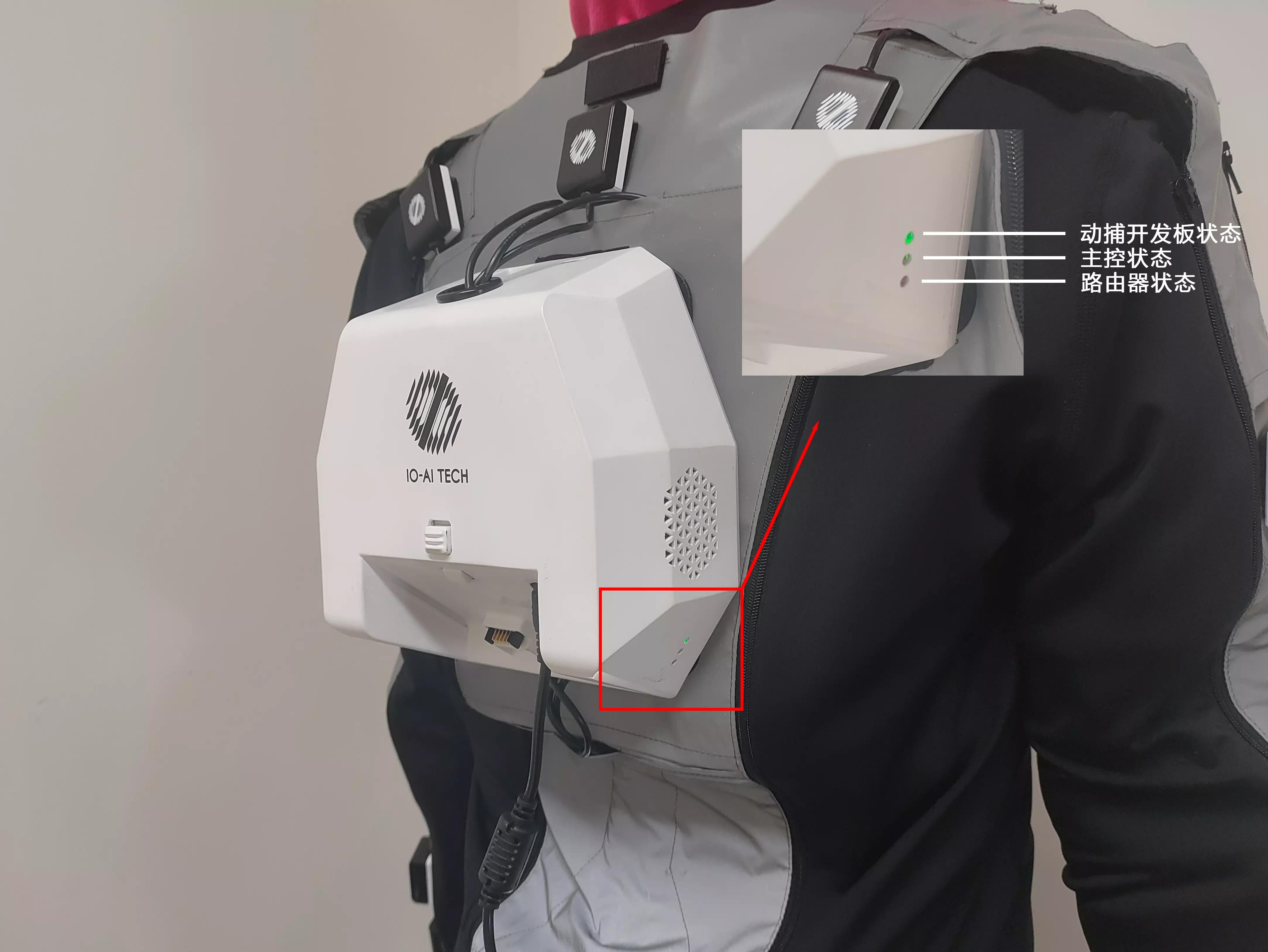

3.1.3 Telesuit 主控指示灯说明
Telesuit 主控右下侧的三个指示灯用于显示主控不同模块的运行状态,通电后可根据其状态快速判断主控是否正常。
指示灯 | 功能 | 正常状态闪灯 |
---|---|---|
最 上指示灯 | 动捕开发板状态灯 | 绿灯闪烁 |
中间指示灯 | 主控状态灯 | 绿灯常亮 |
最下指示灯 | 路由器状态灯 | 红灯长亮 |
TeleSuit 通电路由器开机时,最下指示灯为绿灯,等待1-2min开机结束后变为红灯
3.1.4 ⚠️ 故障判断与处理
若中间指示灯-主控状态灯为红灯,则拔下电源适配器连接主控的圆孔一端重新插入,直到中间指示灯变为绿灯常亮状态。
3.2 方式二:无线供电(电池供电)

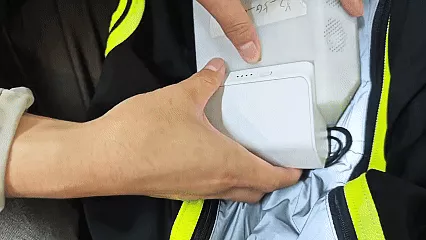

3.2.1 电池连接步骤:
-
从包装箱中取出一块电池。
-

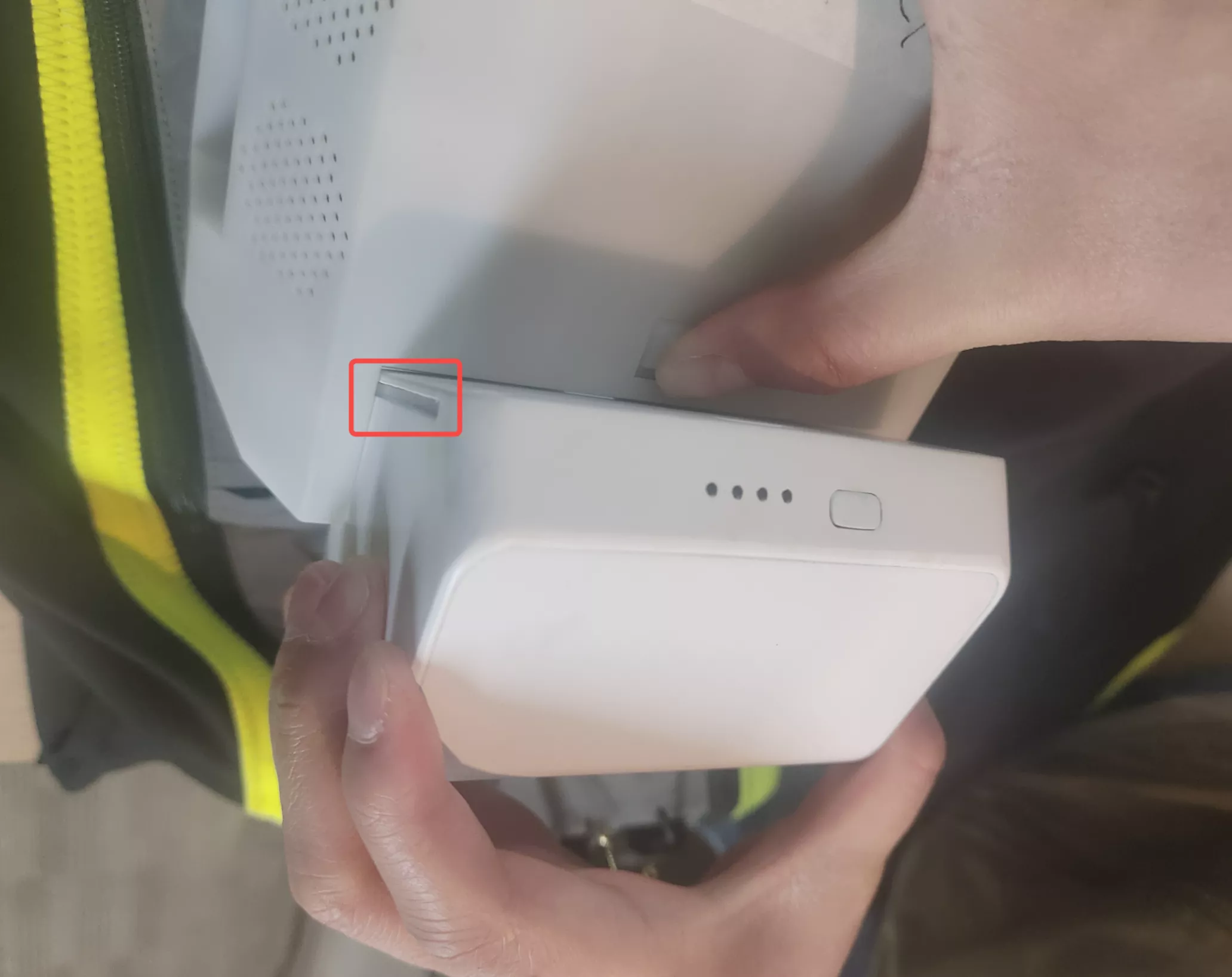

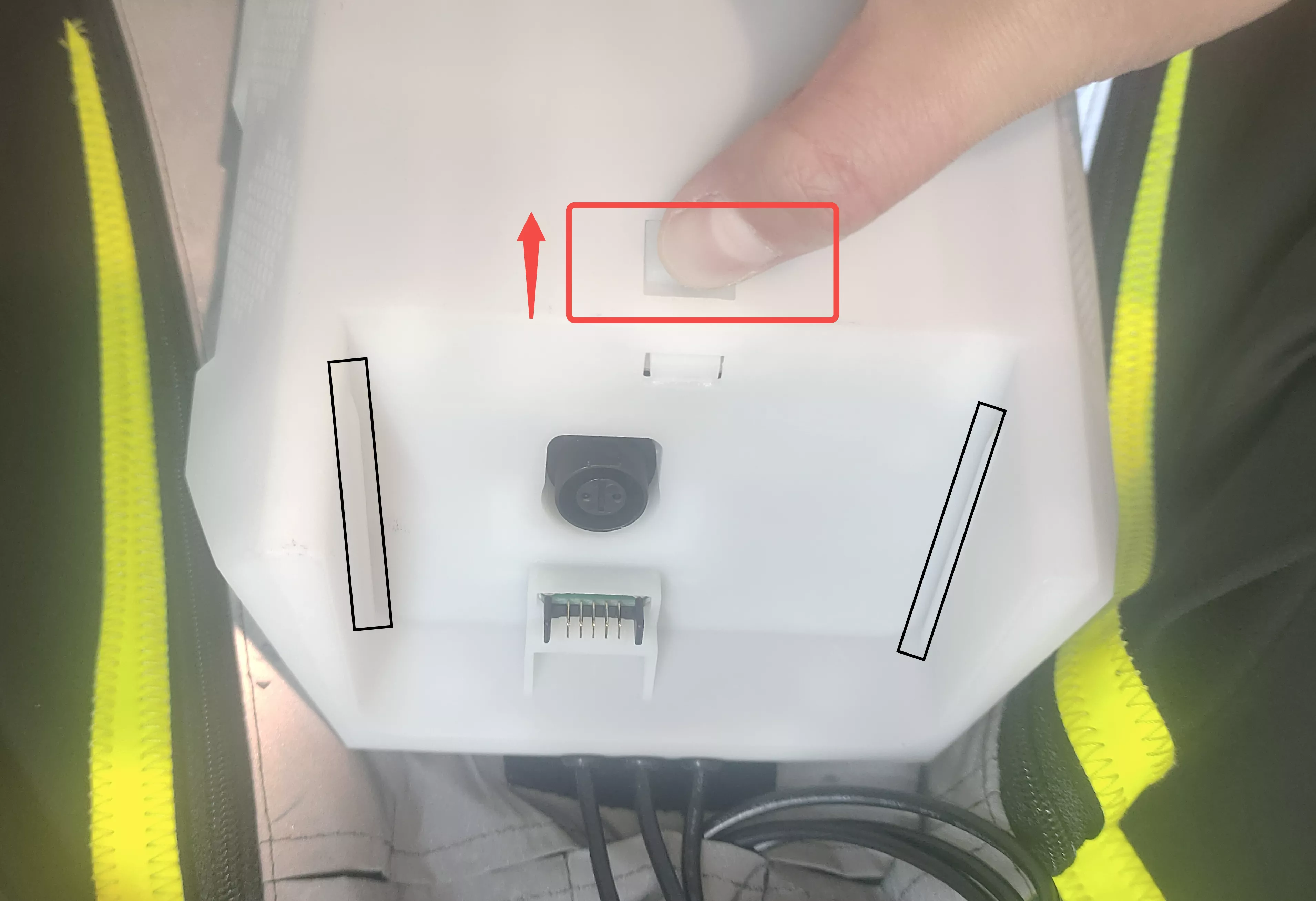

向上推动主控上的卡扣,电池电源灯一面朝外,将电池两侧凹槽对准主控两侧滑道。
向上推动主控上的卡扣 将电池两侧凹槽对准主控两侧滑道 -
顺着滑道将电池向下卡进主控底部,放下卡扣固定。
-

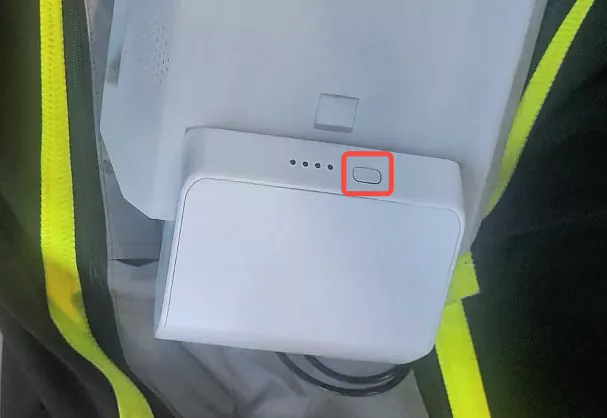

按动电池指示灯旁的开关按键,启动电池。
-
Telesuit主控风扇转动、指示灯正常亮起,即代表成功供电。
3.2.2 Telesuit 主控指示灯说明
Telesuit 主控右下侧的三个指示灯用于显示主控不同模块的运行状态,通电后可根据其状态快速判断主控是否正常。
指示灯 | 功能 | 正常状态闪灯 |
---|---|---|
最上指示灯 | 动捕开发板状态灯 | 绿灯闪烁 |
中间指示灯 | 主控状态灯 | 绿灯常亮 |
最下指示灯 | 路由器状态灯 | 红灯长亮 |
TeleBox通电路由器开机时,最下侧灯为绿色,等待1-2min开机结束后变为红色
指示灯 | |
---|---|
![]() | ![]() |
3.2.3 ⚠️ 注意事项
- 确保电池与主控连接牢固,无松动现象,防止遥操作过程中掉落。
- 注意电池安装方向,有电源灯一侧朝外,方向错误强行安装会造成滑道磨损、无法正常供电。
- 电池彻底卡进主控底部后才能成功供电。
3.2.4 电池拆卸步骤
- 向上推动主控上的卡扣,顺着滑道将电池向上推出。
3.2.5 电池充电步骤

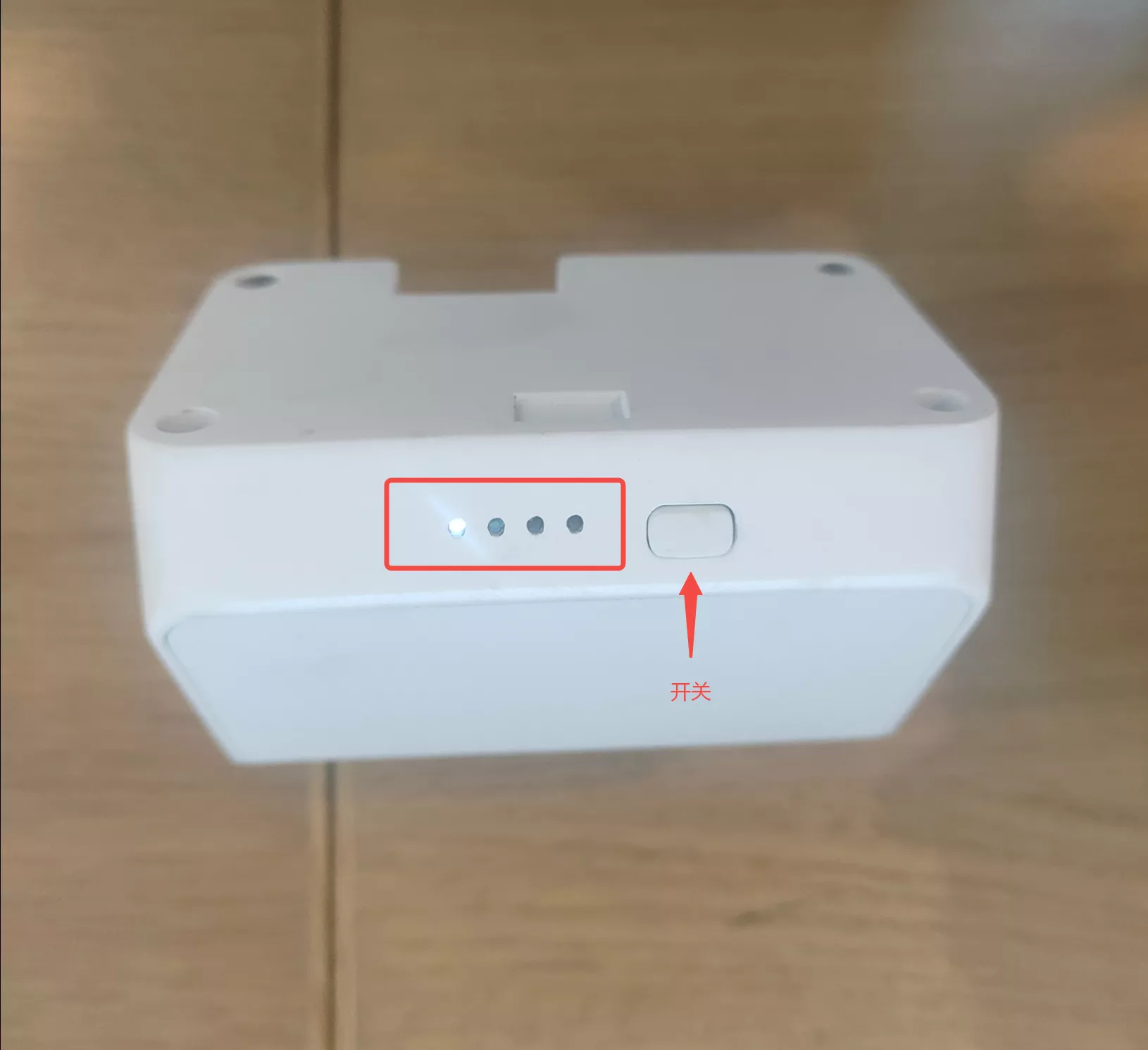

- 按动电池开关,亮起的指示灯数量代表电池电量。

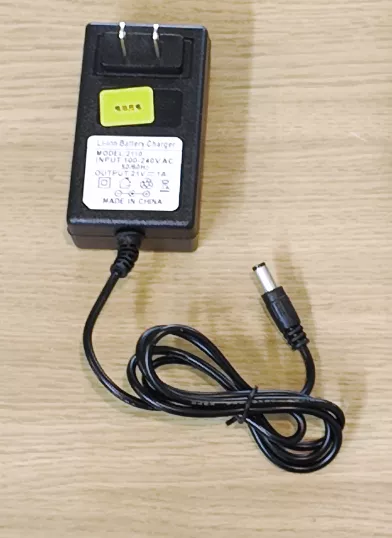

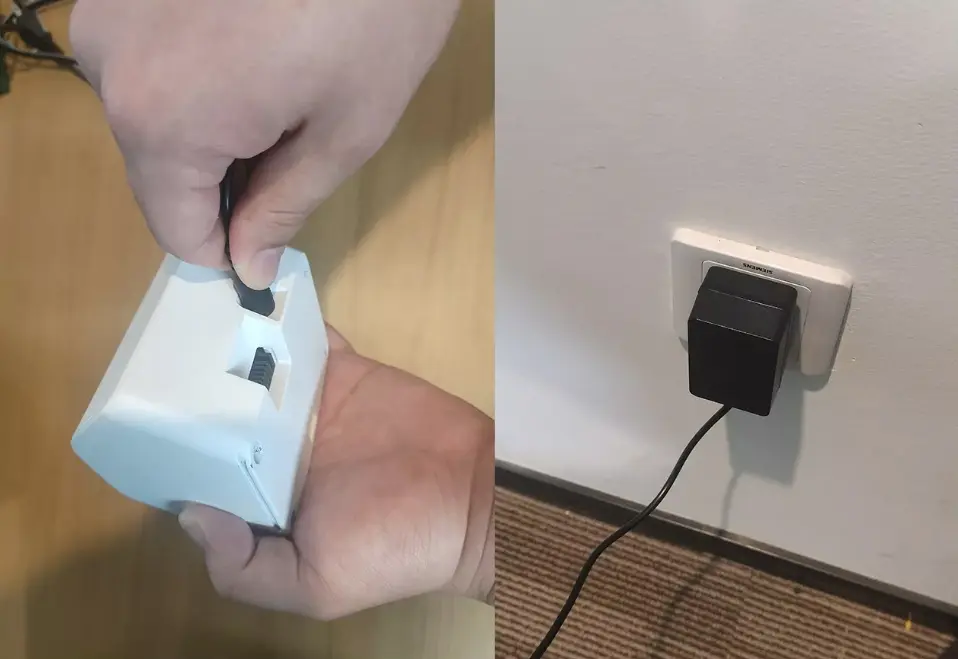

- 包装箱中配有电池充电器。将充电器圆形一端插入电池下方圆形孔槽,另一端插入插座,即可开始充电。
充电器 | 充电接口 |
---|---|
![]() | ![]() |

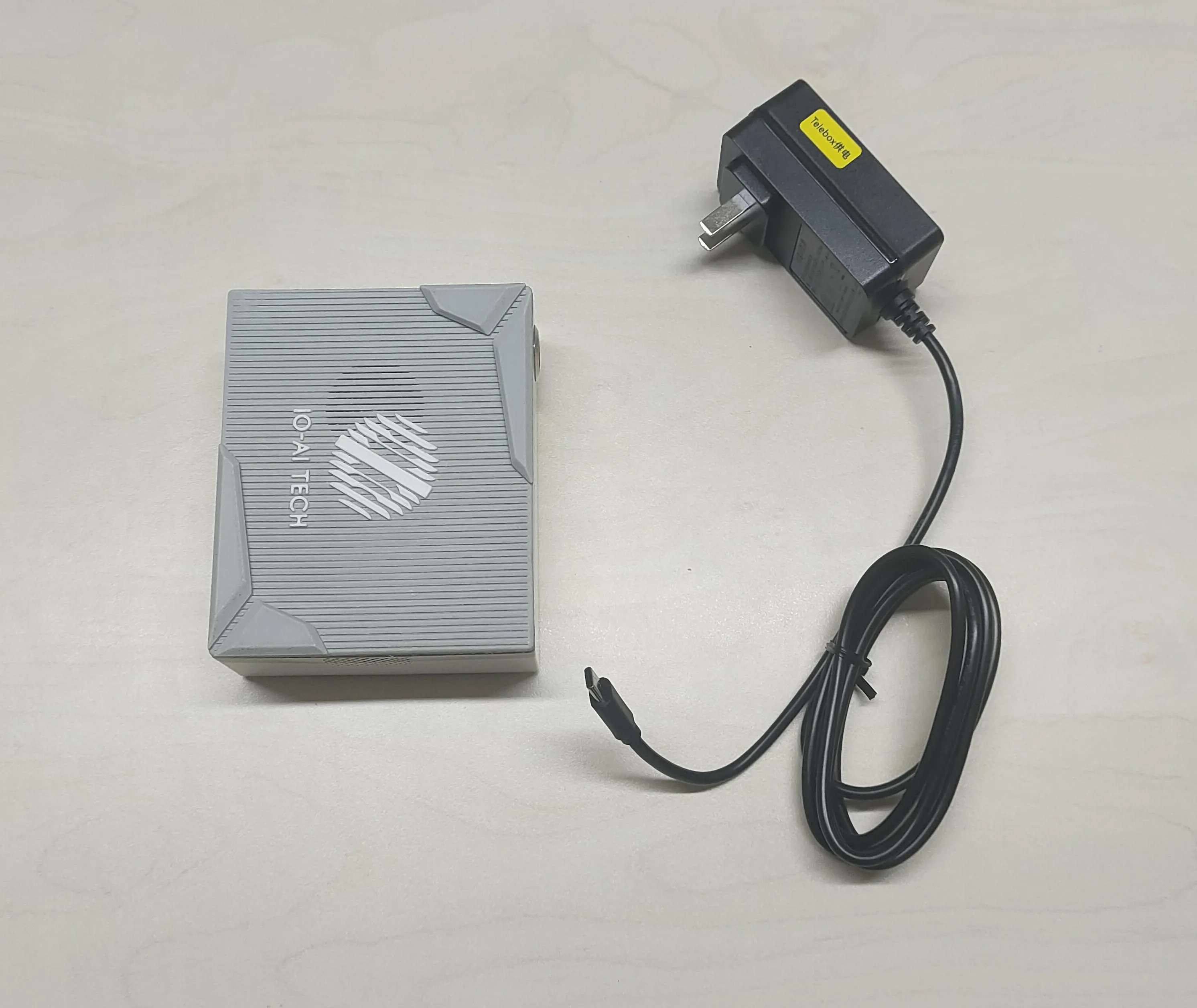

4. Telebox供电连接

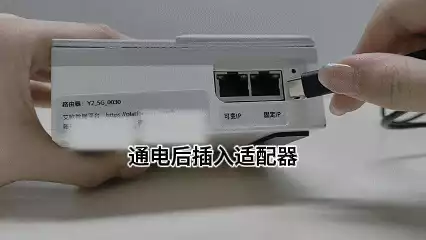

将贴有 "Telebox供电" 标签的适配器一端插入Telebox侧面type-c插口,另一端插入插座。此时,type-c插口上方指示灯先变为红色,5s后变为紫色,再过5s后变为红蓝闪烁状态。
4.1 Telebox供电连接步骤
找到标有 "Telebox供电" 标签的电源适配器。
将适配器的一端(Type-C 插头)插入 Telebox 侧面 Type-C 插口。
将适配器 另一端插入电源插座,确保供电正常。
4.2 供电指示灯状态
初始状态:供电连接后,Type-C 插口上方的指示灯状态依次变化:
红色(通电)------供电已启动。
紫色(5 秒后)------系统开始初始化。
红蓝闪烁(再过 5 秒)------Telebox 已正常供电并准备就绪。

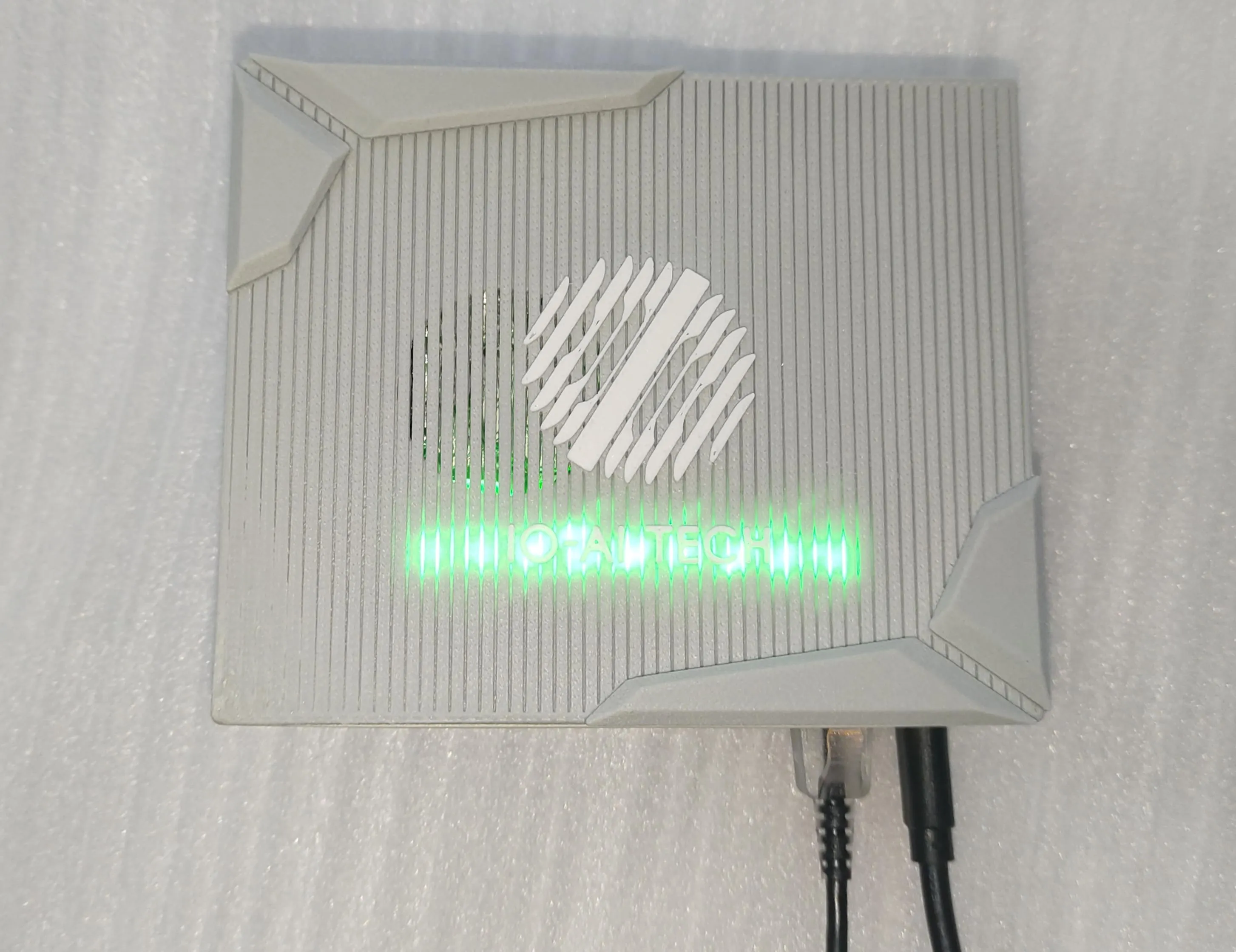

4.3 Telebox 运行状态指示灯说明
运行指示灯位置

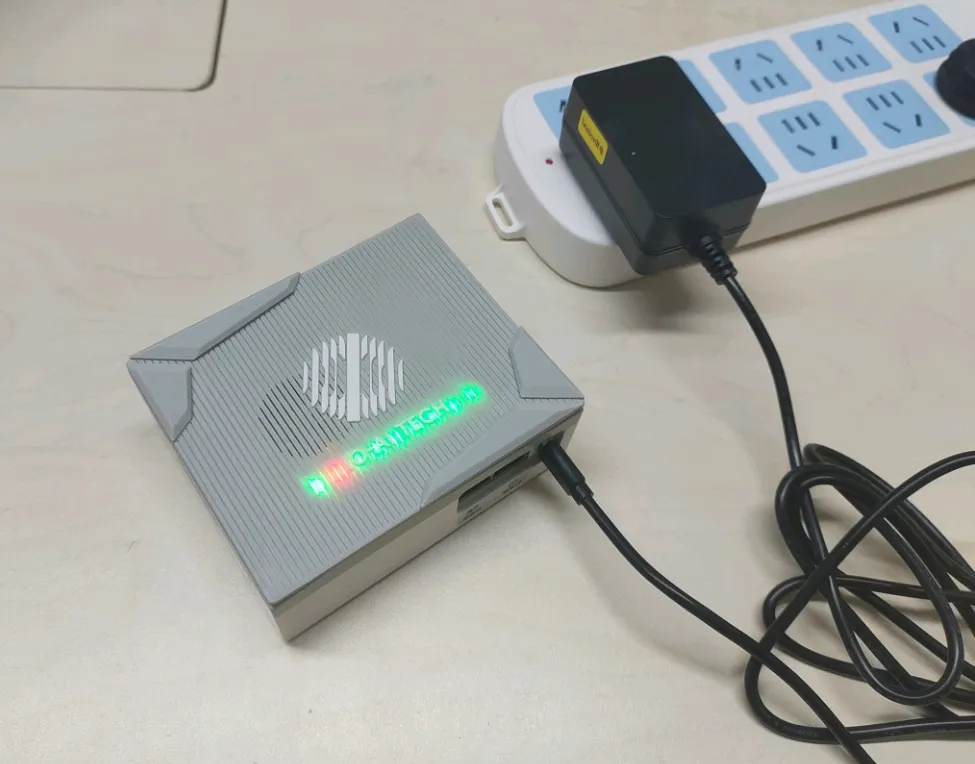

Telebox 外盒上方(IO-AI TECH处)配置了一排状态指示灯,用于显示设备运行状态。
运行状态说明
通电后,等待约 1 分钟,状态指示灯会亮起(IO-AI TECH处),灯光状态为左侧第二颗灯珠红色,其余灯珠绿色。(若进入遥操作状态,灯光状态为全绿)
5. 主控与 Telebox 连接指南

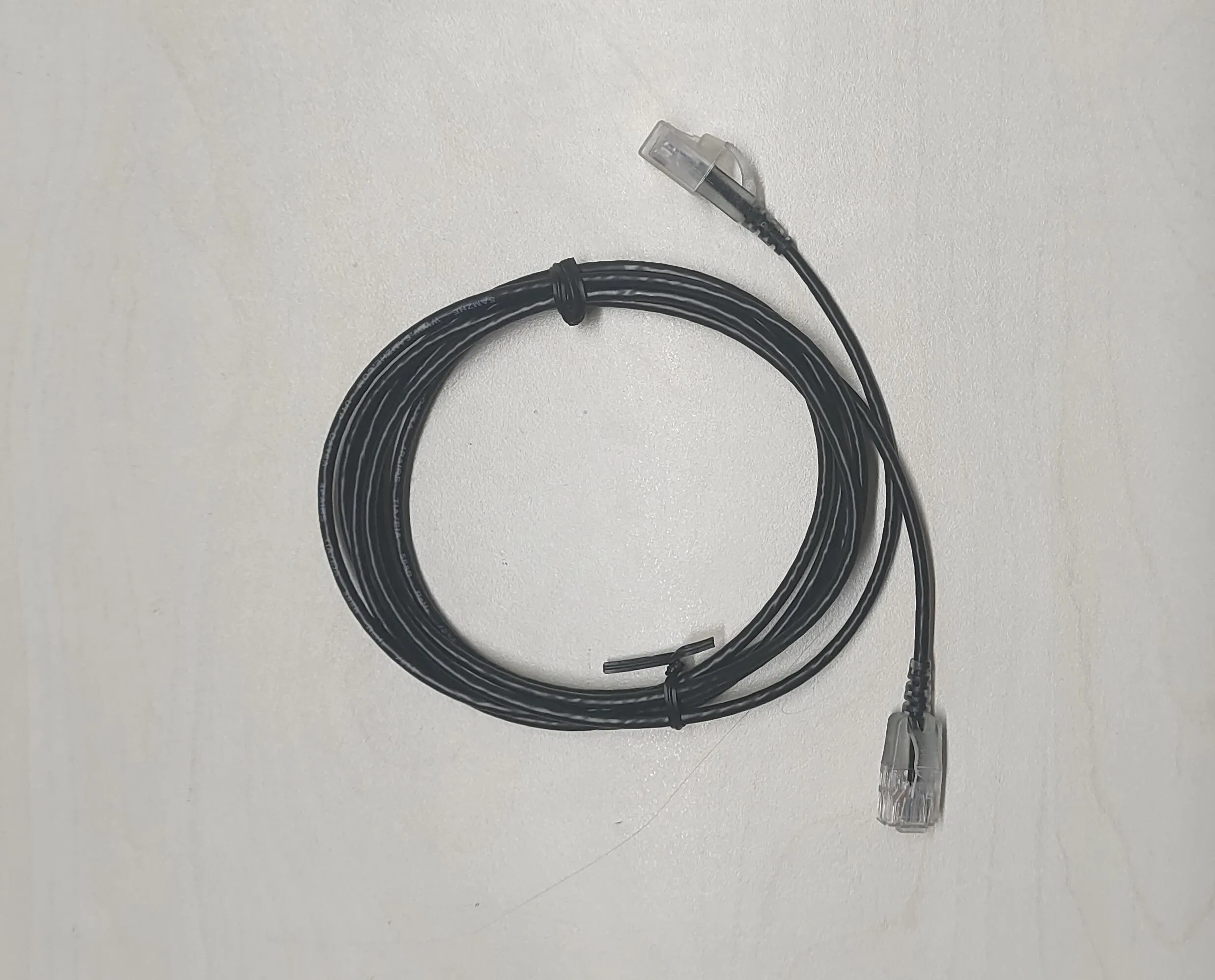

5.1 准备网线
取出配套网线,检查两端是否完好无损。

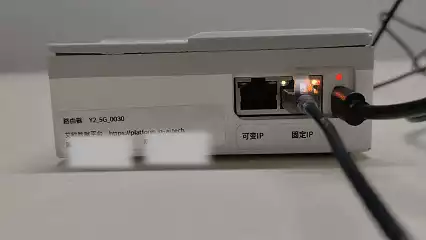

5.2 连接网线

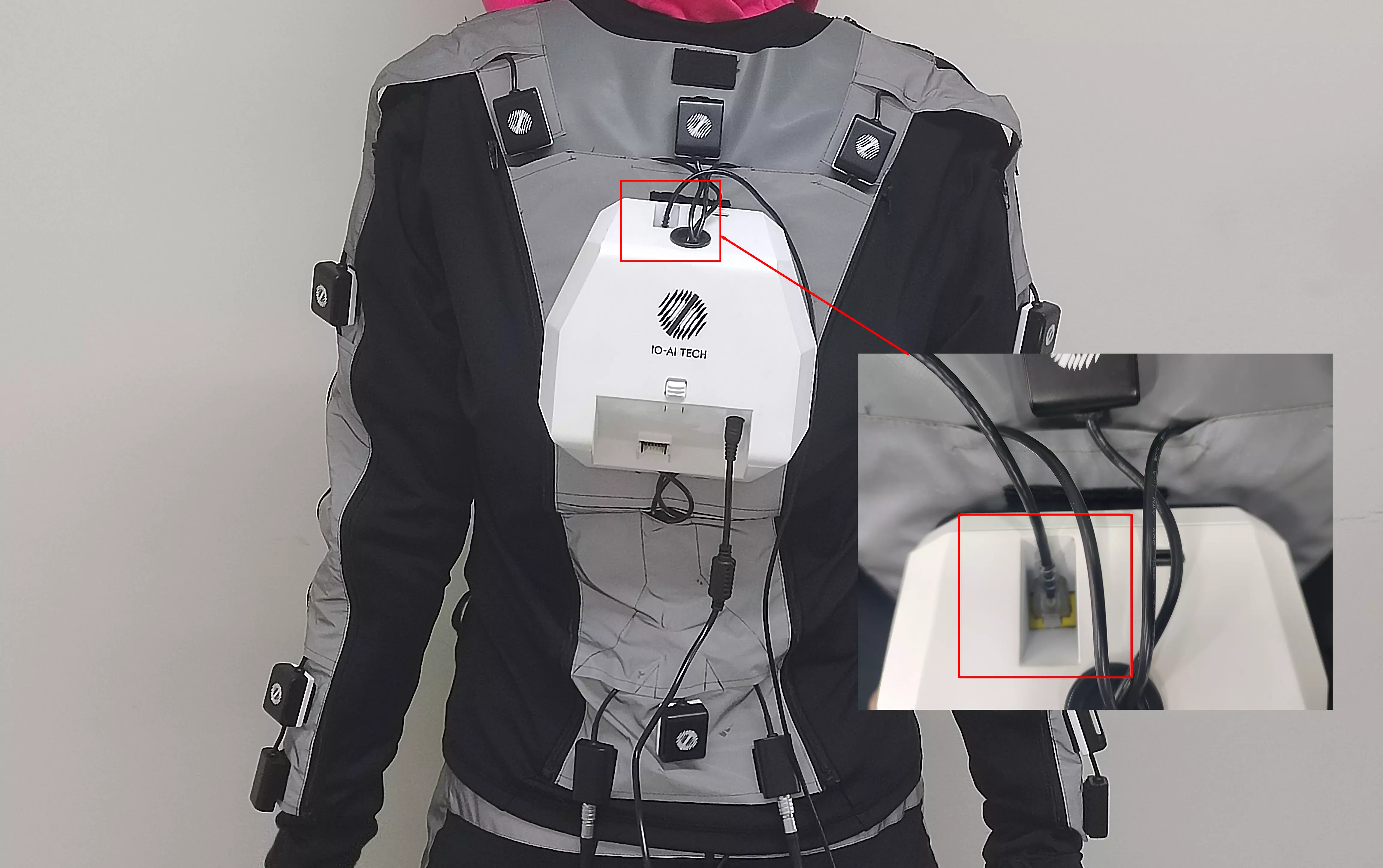

将网线的一端插入 主控上方的长方形凹槽接口,确保连接牢固。

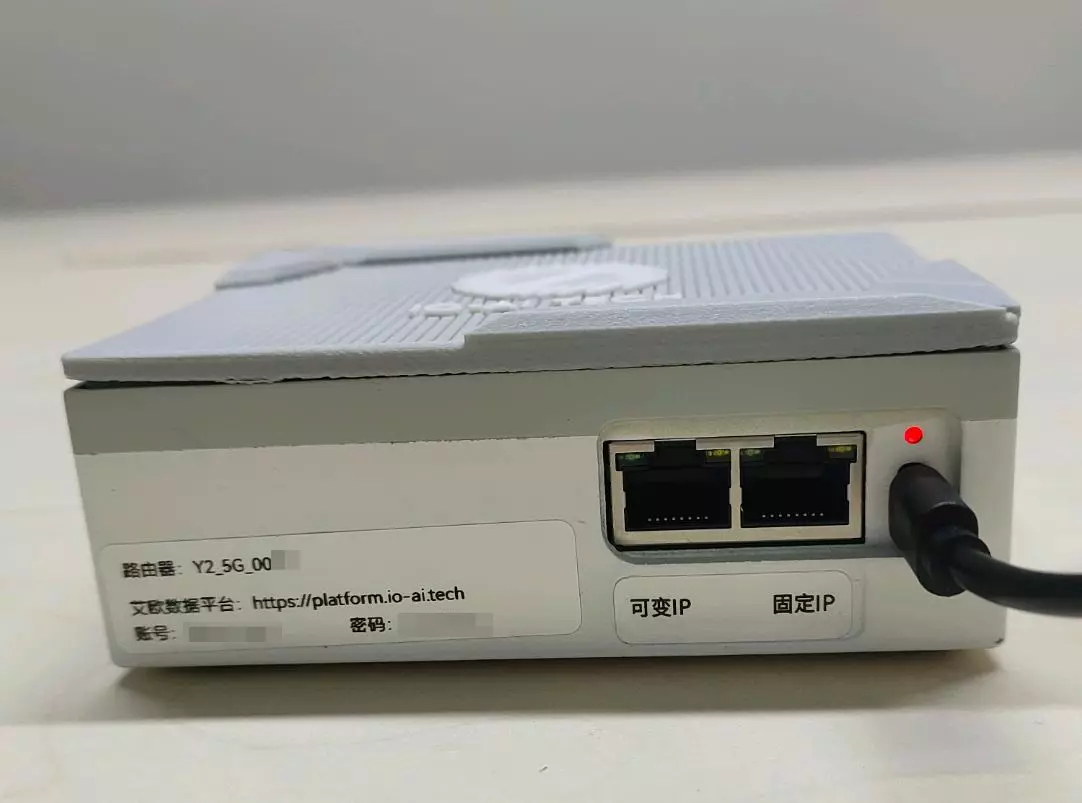

将网线的另一端插入 Telebox 上标有 "固定 IP" 的接口,接口指示灯为橙色闪烁状态,即为连接成功。
5.3 观察状态
连接完成后,观察 Telebox 上方指示灯:
所有灯珠变为 绿色,表示设备已成功进入 遥操作采集模式。
6. 穿戴VR设备

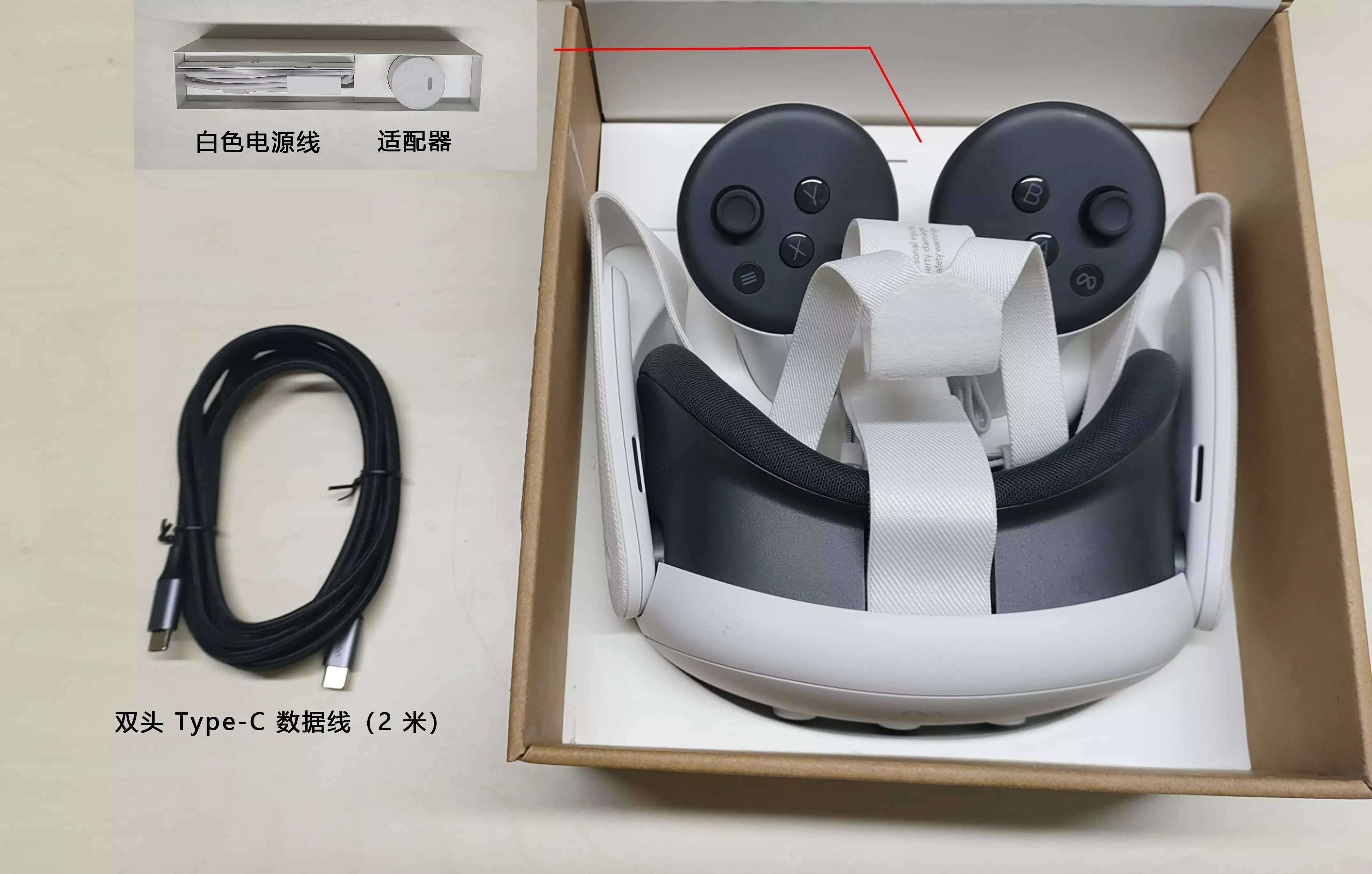

6.1 VR设备组件确认
包含以下主要组件:
头显:显示画面,核心交互设备。
左右手柄:实现虚拟世界中的操作和交互。
适配器:配套原装充电器,与电源线搭配使用。
白色电源线:用于头显充电,长度适中,适配一般使用场景。
双头 Type-C 数据线(2米):提供更长的连接距离,适用于场景复杂或电源插座位置较远的情况。
VR 头显启动及电量确认

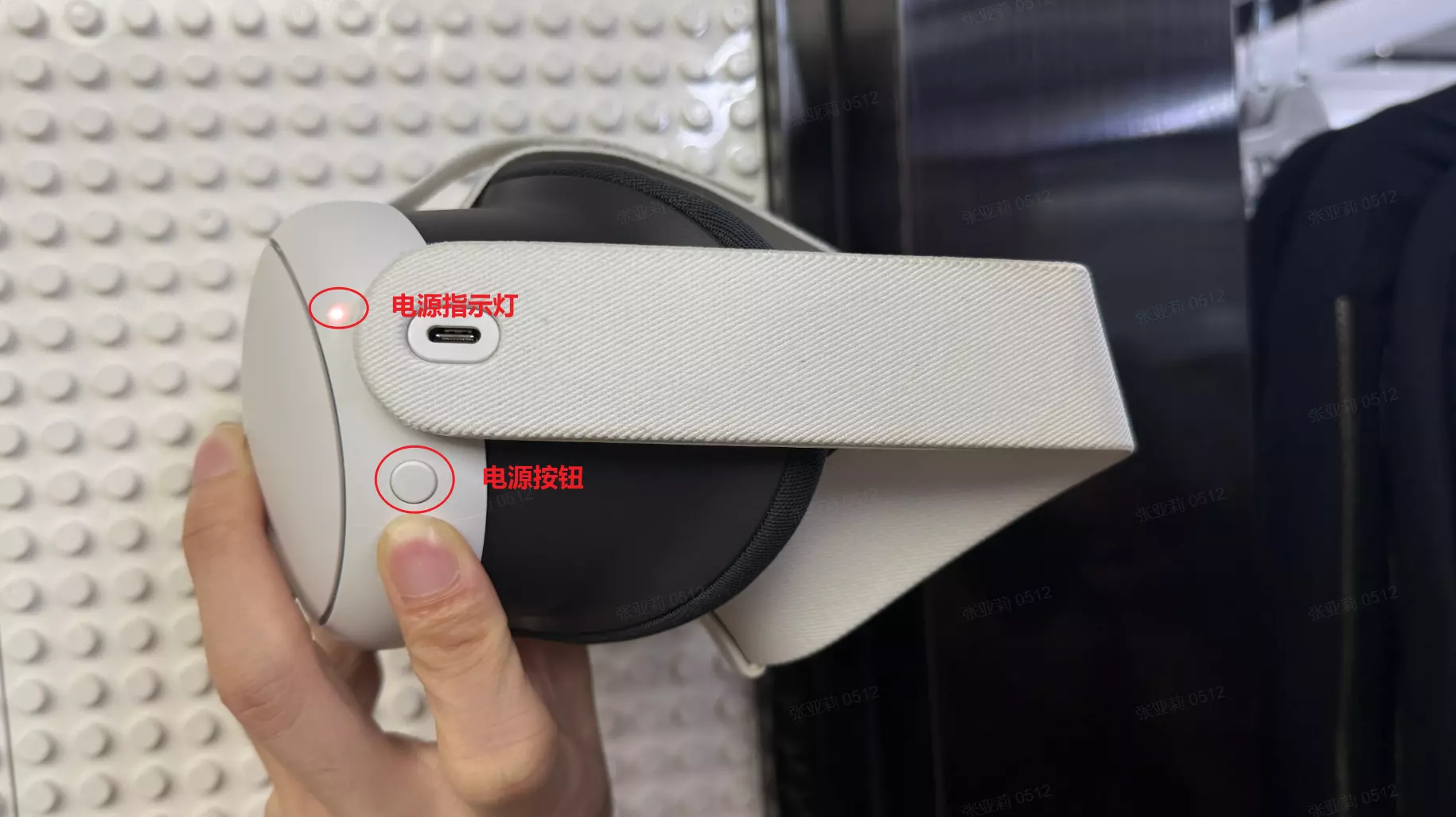

找到电源按钮
电源按钮位于 VR 头显设备左侧。
6.2 启动设备
按住电源按钮 3 秒钟,然后松开。
观察设备的电源指示灯状态。
判断电量状态
白色常亮:电量充足,可以正常使用。
橙色常亮:电量不足,需要充电。
充电操作

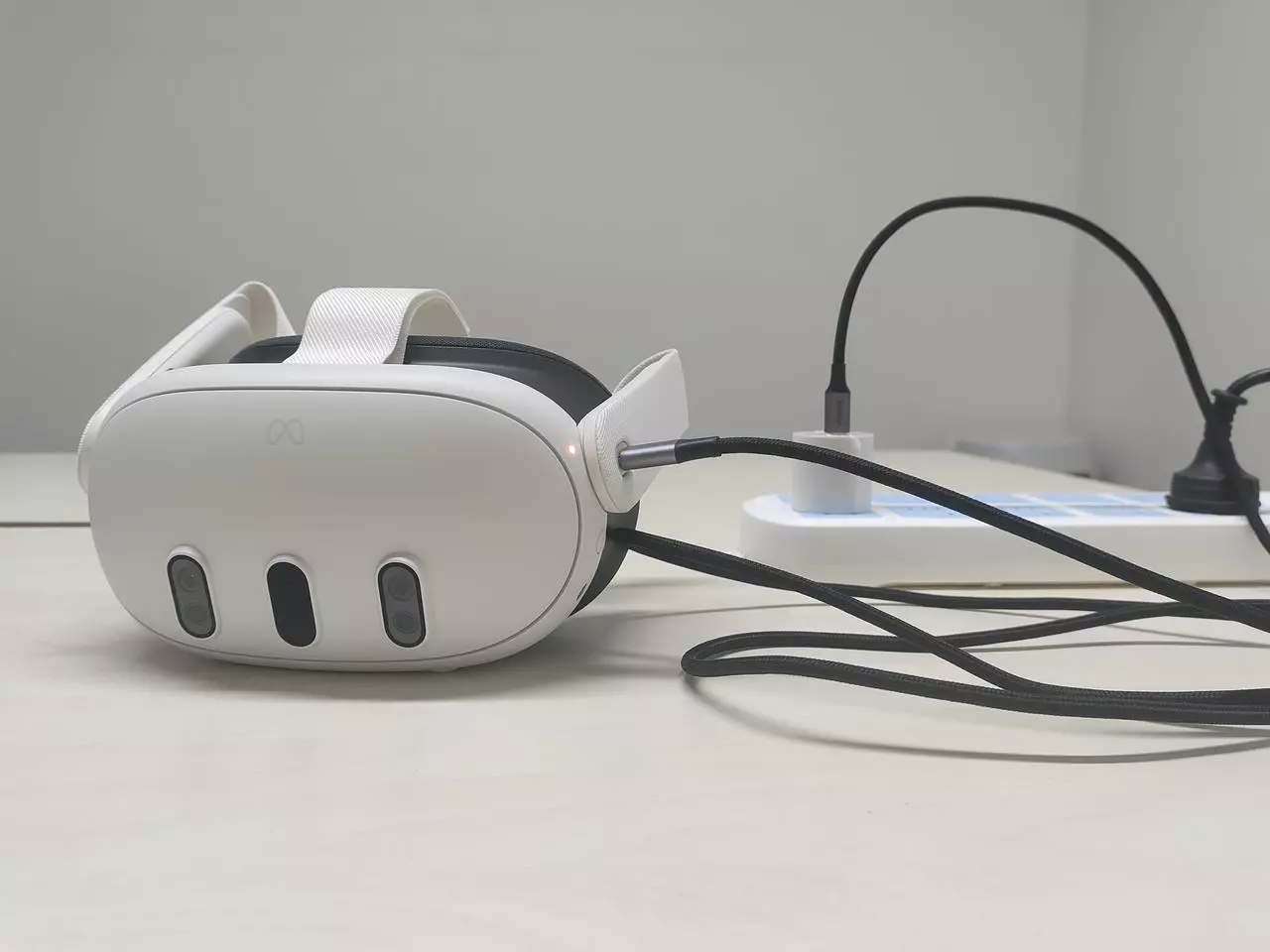

将 数据线的一端插入 VR 头显左侧的充电口,确保接口连接稳固。
将数据线的另一端插入 Quest 原装适配器。
将适配器插入电源插座,确保电源正常供电。
通电后VR头显进入充电状态,可通过指示灯确认。当电源指示灯呈橙色时,表示正在充电;当电源指示灯呈绿色时,表示已充满电。
6.3 手柄配对操作及电量确认
启动VR头显,戴上VR头显

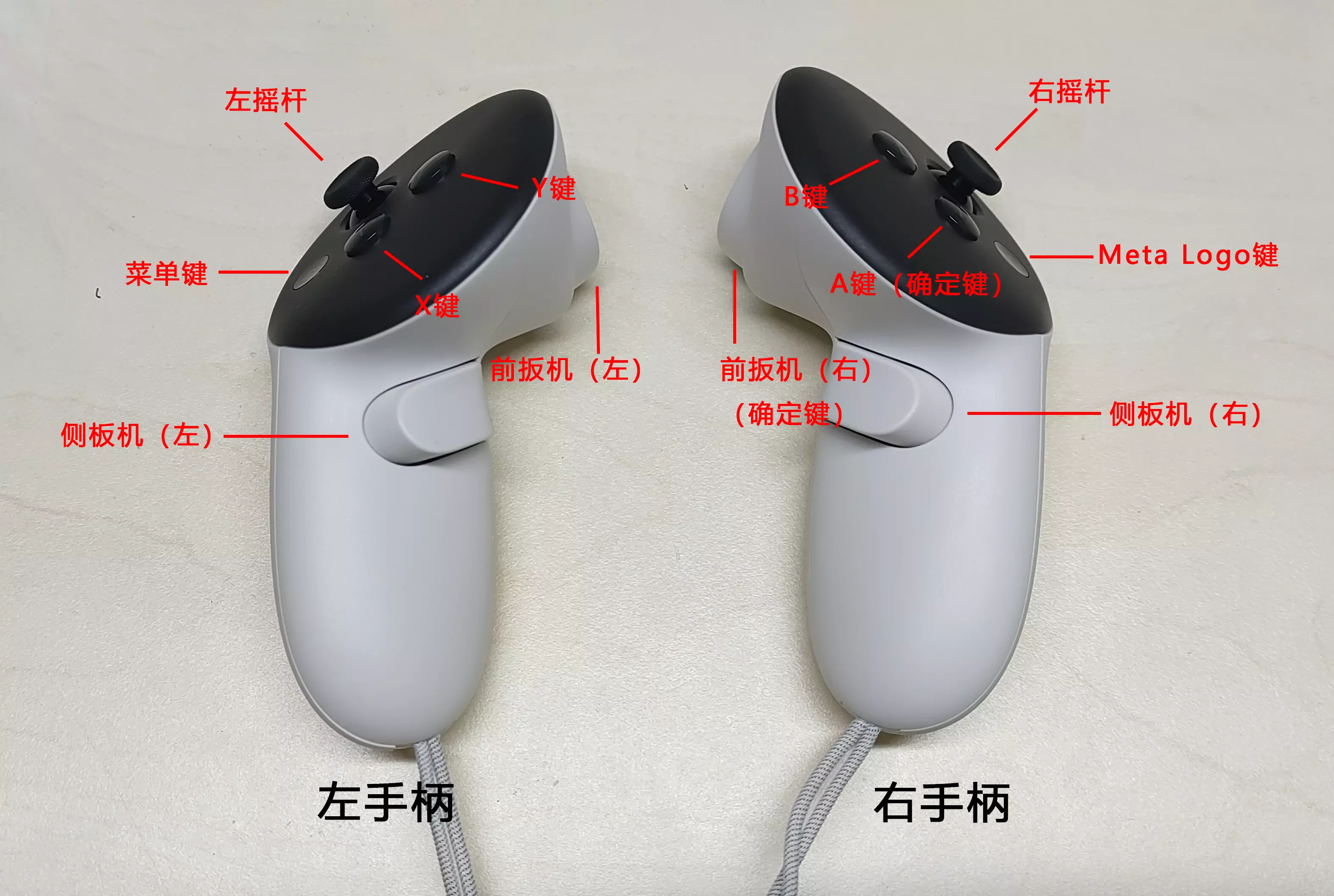

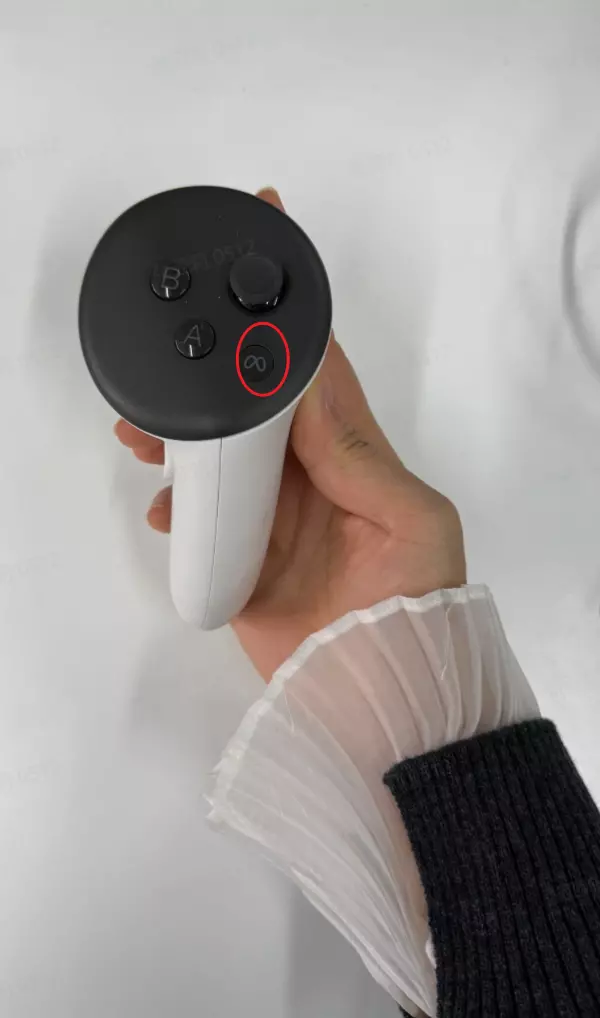

找到 左手柄"菜单键"和右手柄"MetaLOGO键"(具体位置如下图所示)。 同时按住两个键约 2秒钟进行配对,直到感受到触觉反馈(震动)。
左手柄 | 右手柄 |
---|---|
![]() | ![]() |
7. 连接VR后

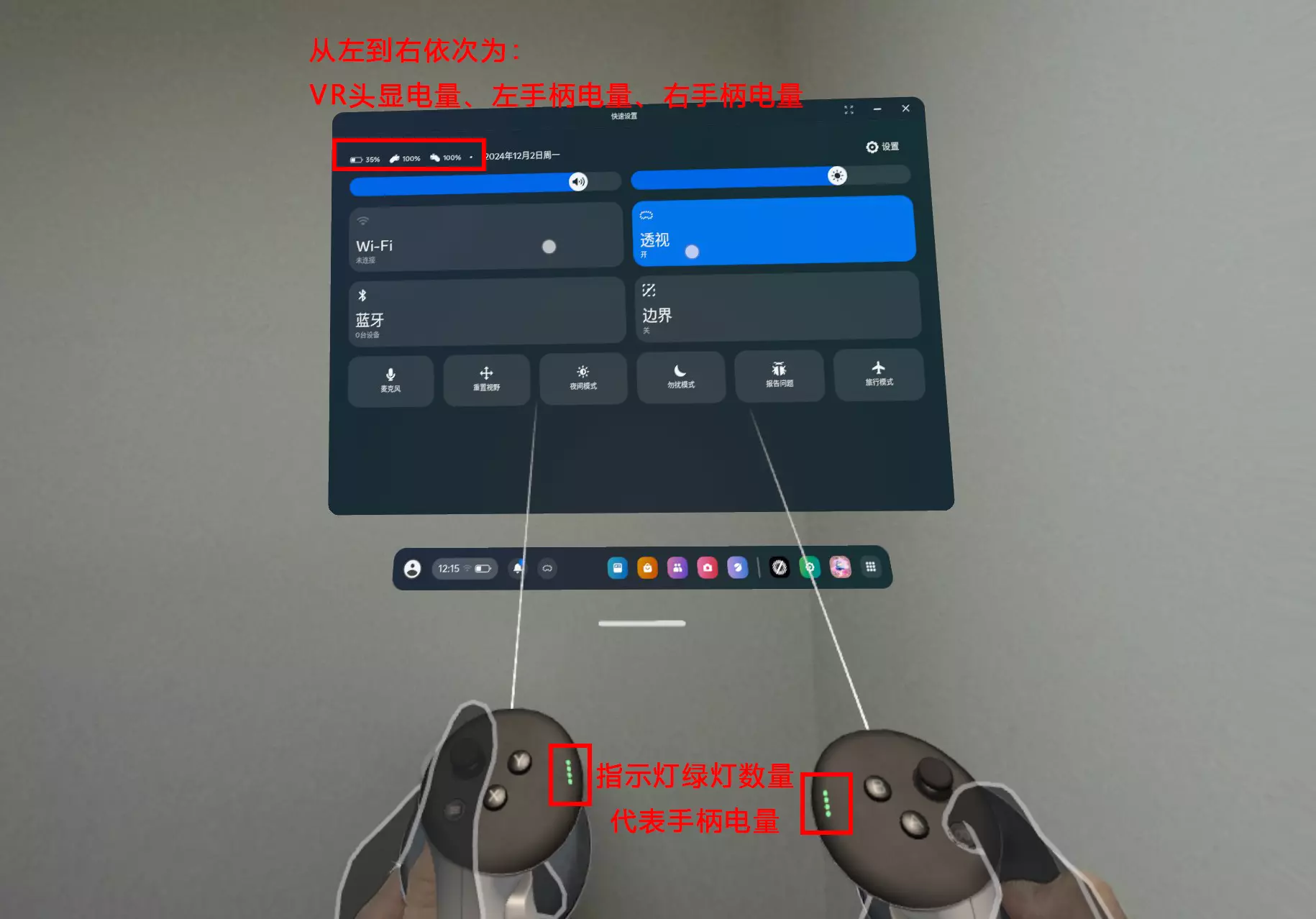

配对成功后,在VR头显中可看到头显、左右手柄的电量。

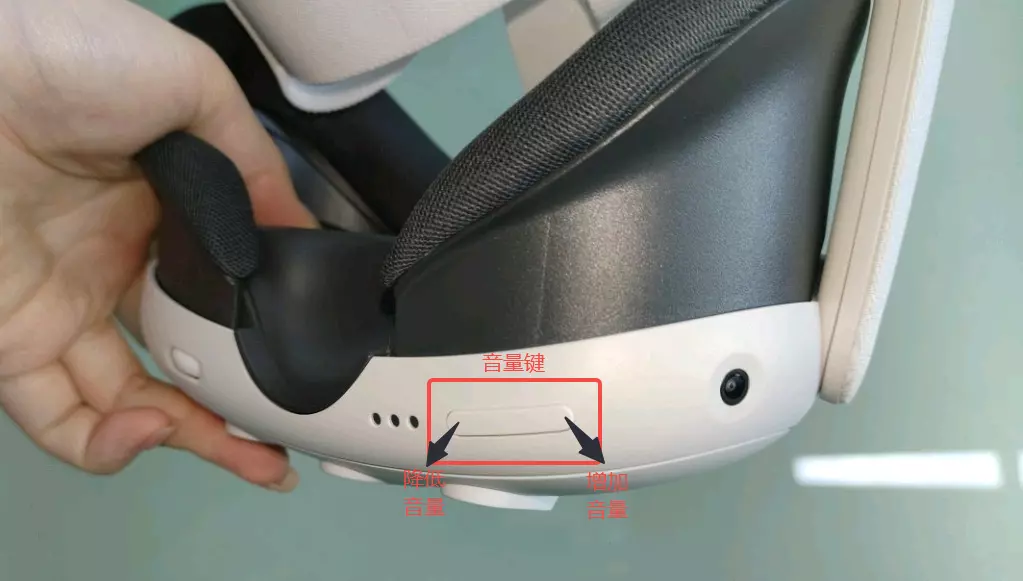

7.1 打开VR头显音量
找到音量按钮,音量按钮位于 VR 头显设备下方右侧。
调节合适音量: 按动音量键左半侧或右半侧,将音量调整到合适大小,以便接收调试过程中的音效提醒。

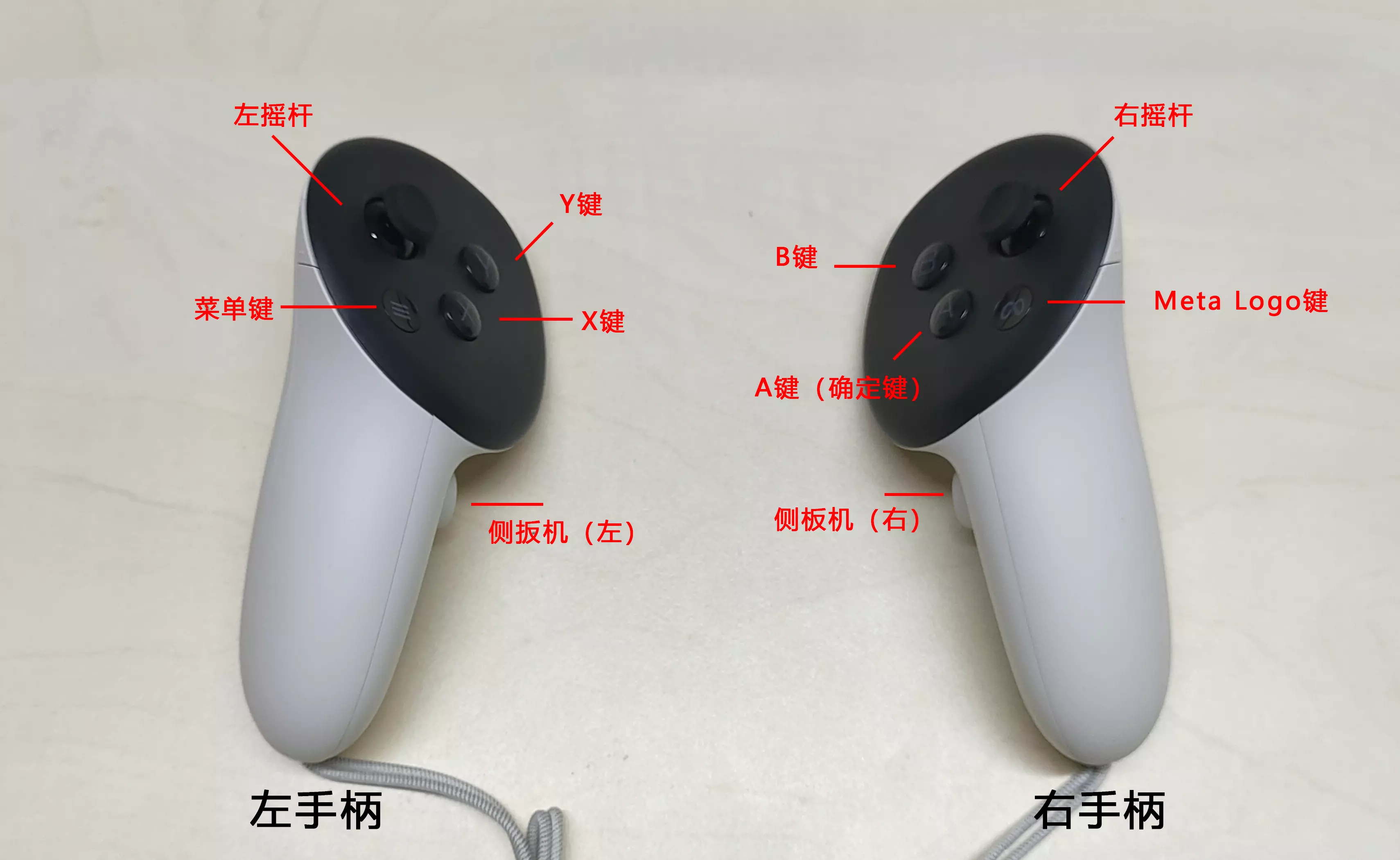

7.2 手柄按键功能介绍
同时按下左右摇杆,可以进入通透模式
右摇杆:滑动页面
按住A键上下拖动:滑动页面
单击A键/按动右手柄前扳机:确定
![]() | ![]() |
---|---|
手柄正面 | 手柄侧面 |
8 完成
硬件已准备就绪,下面开始软件使用吧
