硬件连接

使用前请务必仔细阅读安全须知与规范使用。

硬件设备展示​

TeleBox
TeleBox
VR 头显与手柄
VR 头显与手柄
TeleSuit 主控
TeleSuit 主控
动捕 Hub
动捕 Hub
TeleSuit 主控背心
TeleSuit 主控背心
TeleSuit 路由器
TeleSuit 路由器
电池
电池
5V 电源适配器(TeleBox)
5V 电源适配器(TeleBox)
19V 电源适配器(TeleSuit)
19V 电源适配器(TeleSuit)

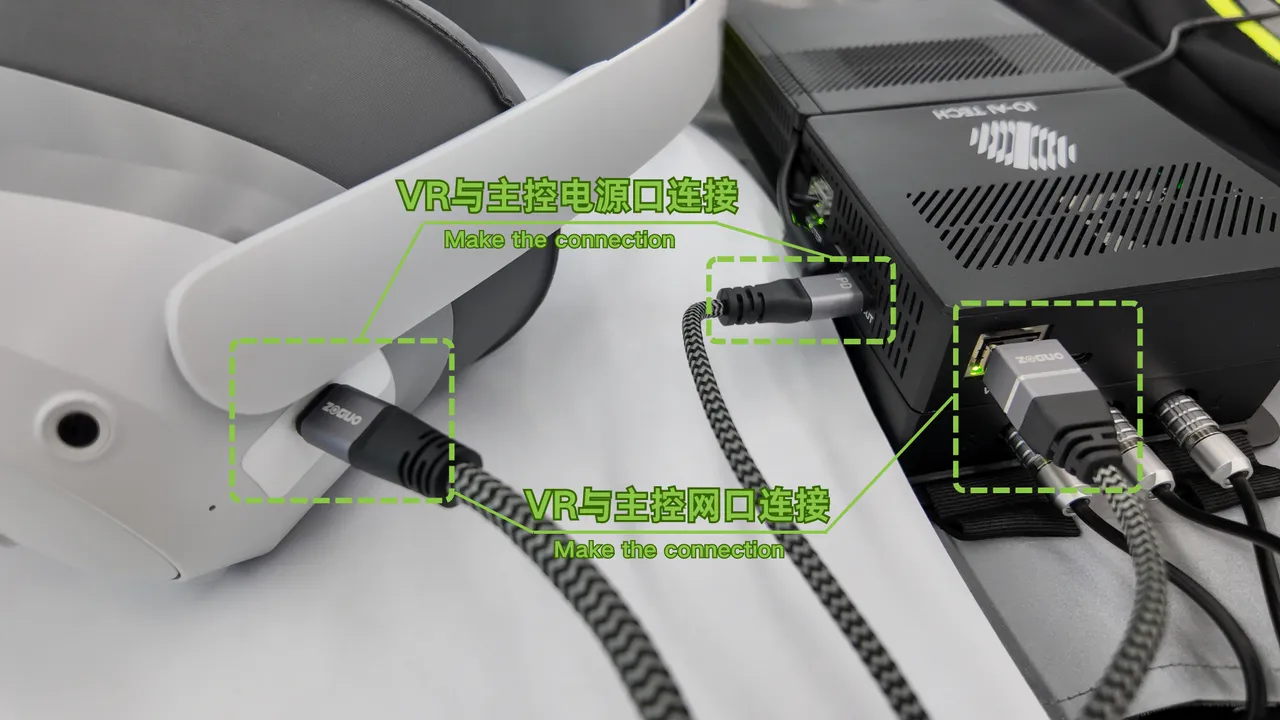

VR 转 RJ45 + 充电一体线
VR 转 RJ45 + 充电一体线
VR 充电线
VR 充电线
网线
网线

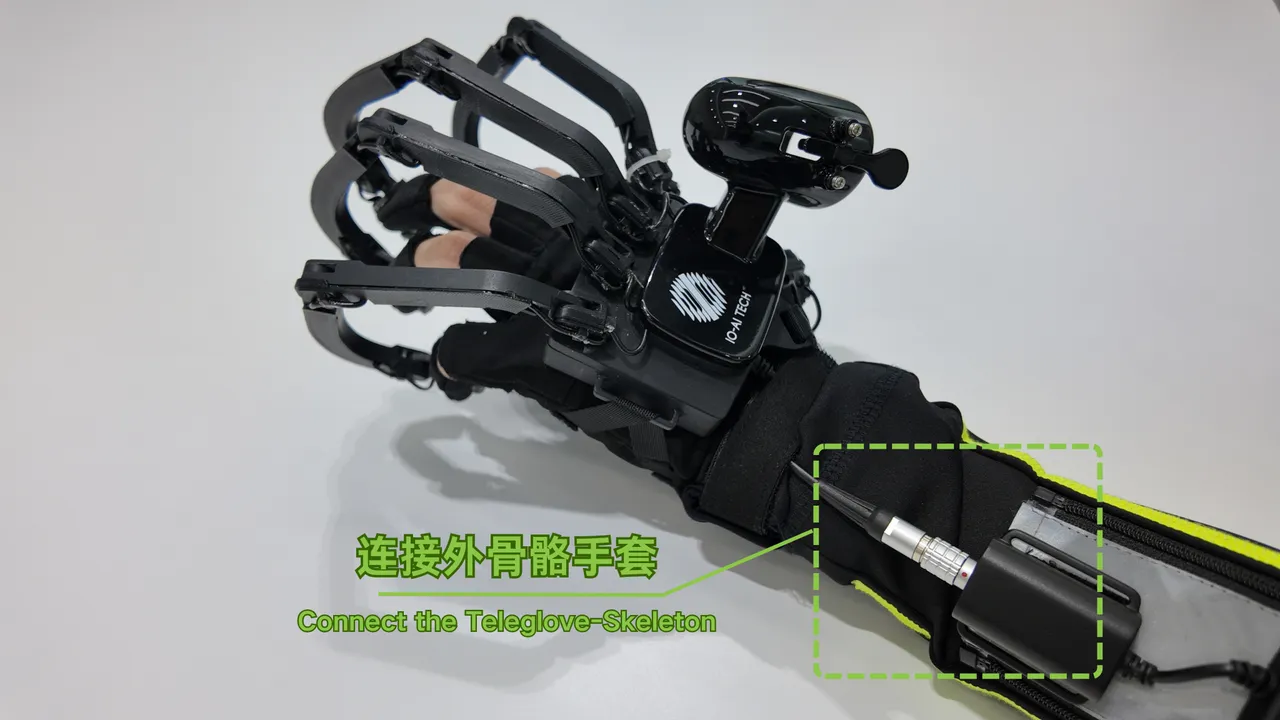

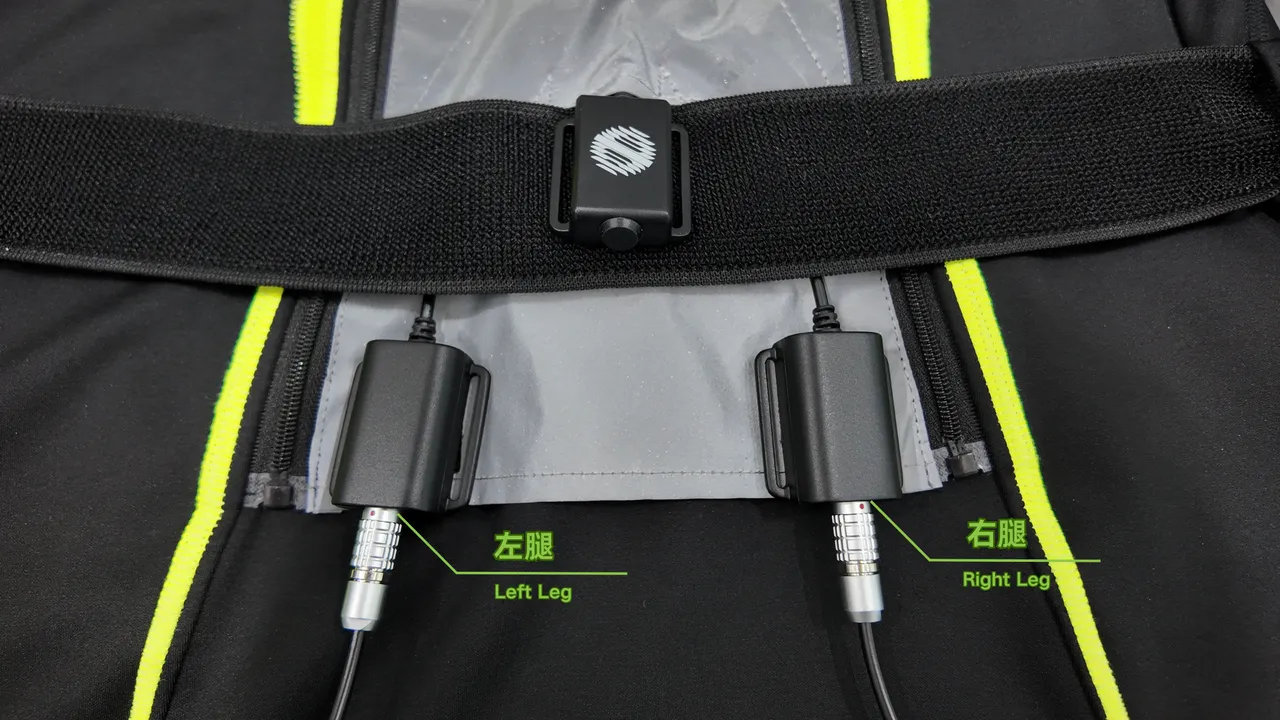

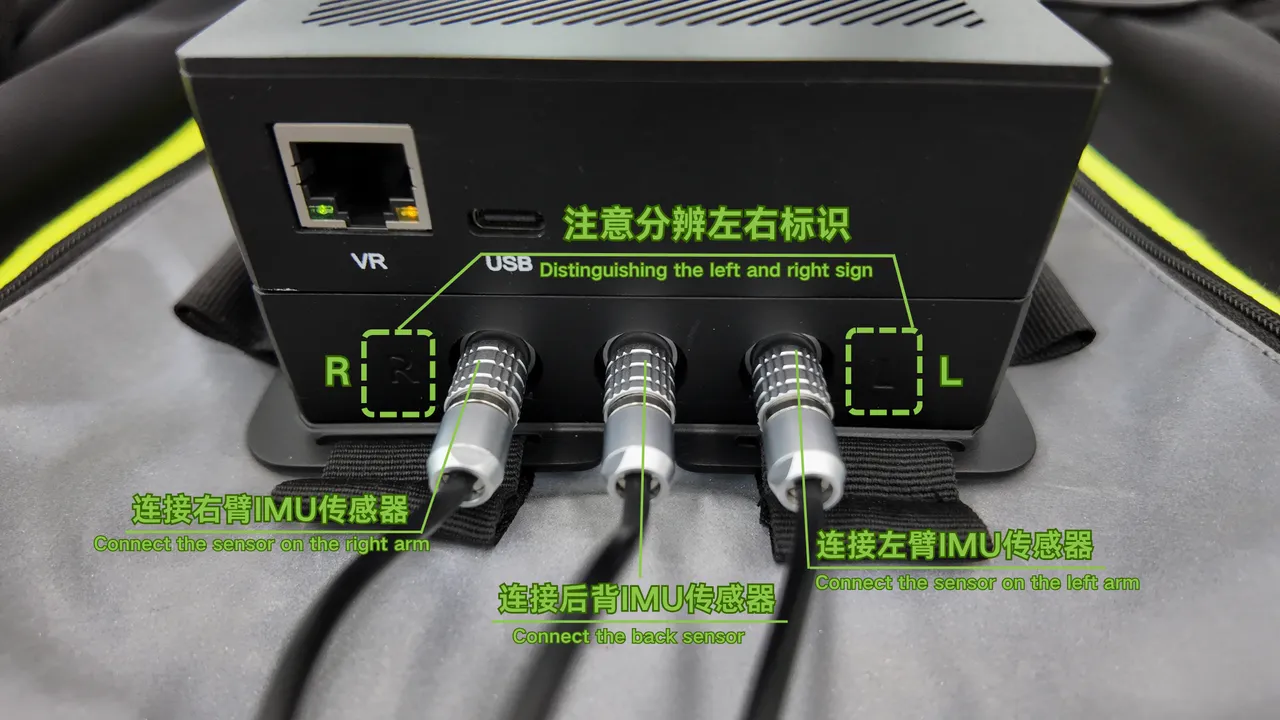

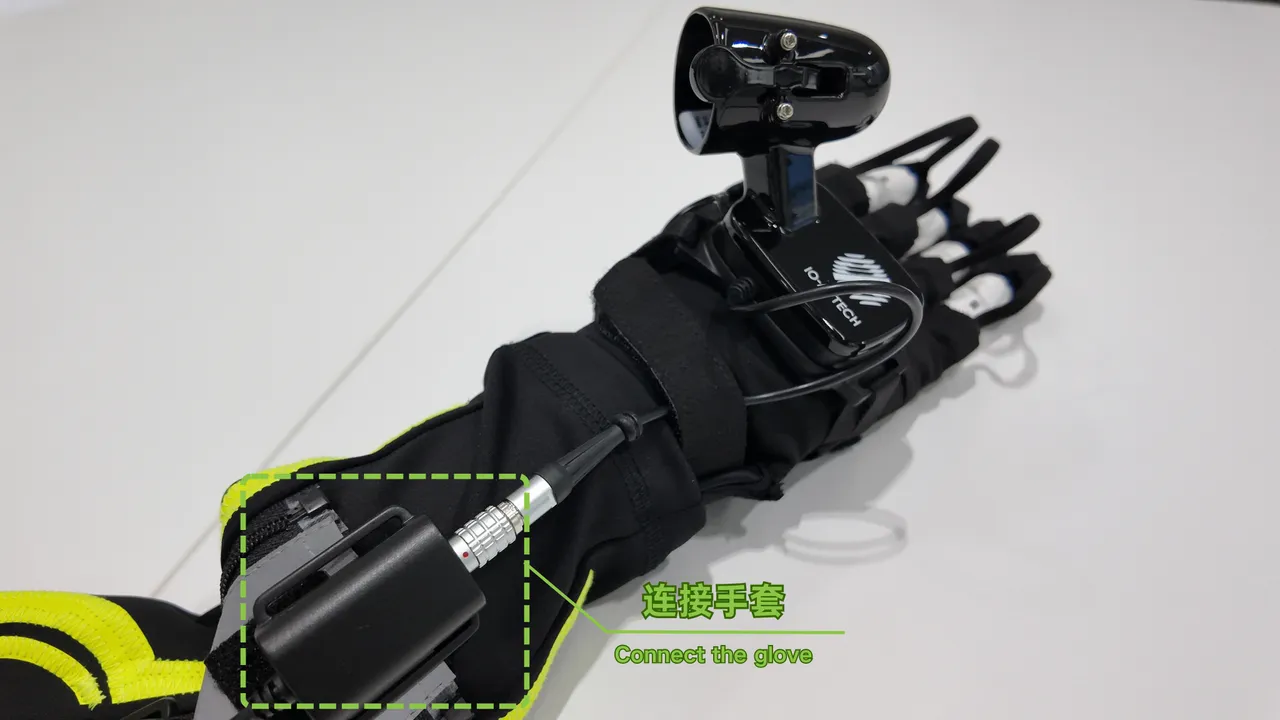

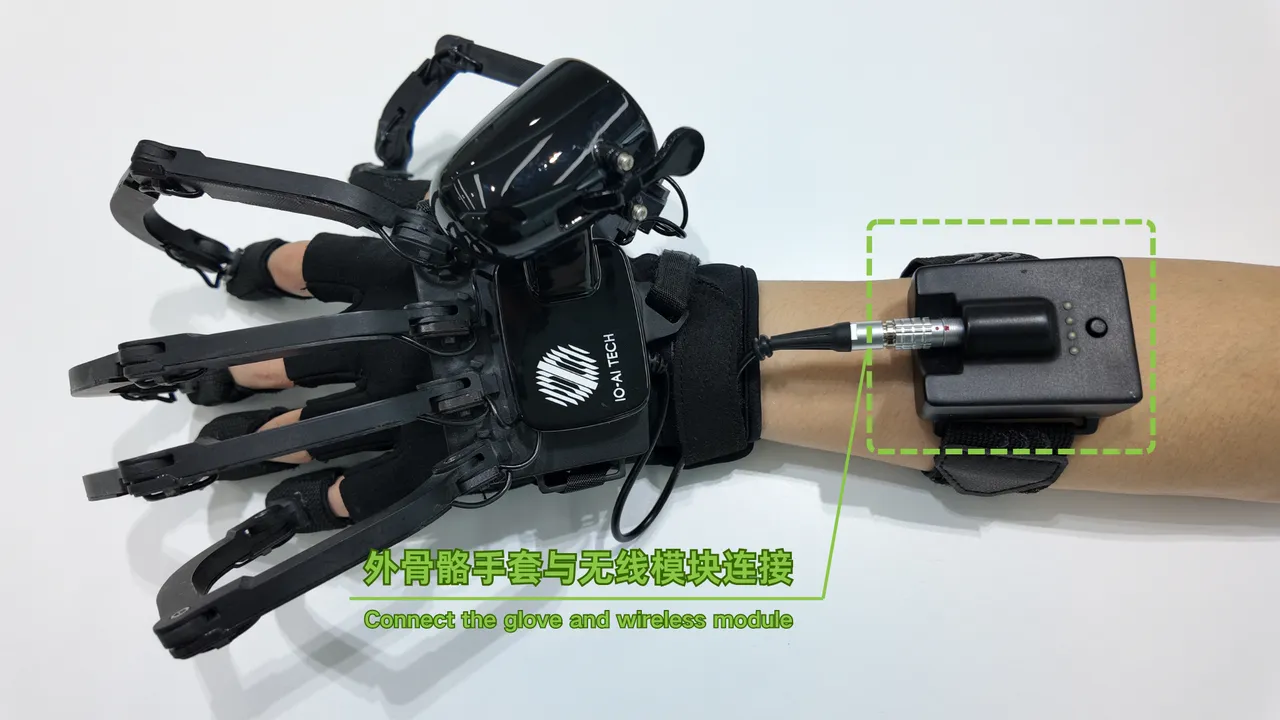

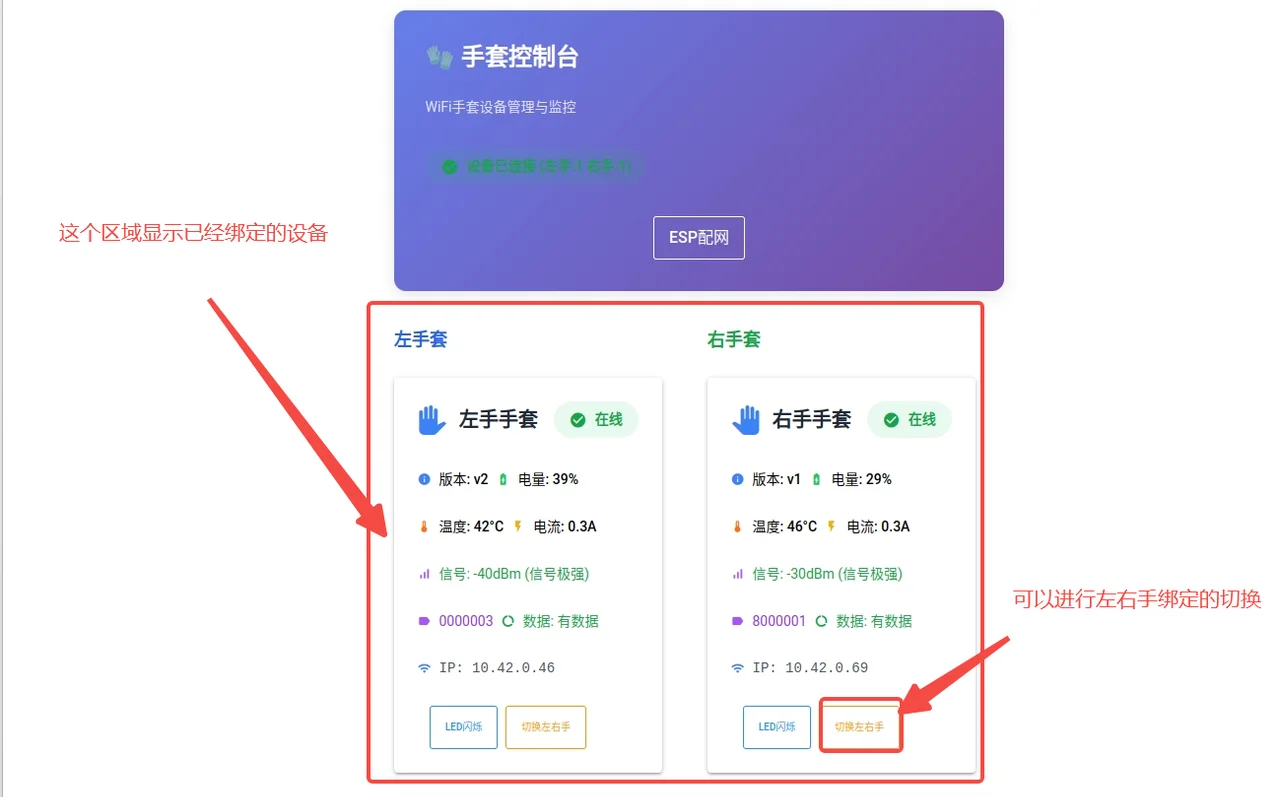

连接 Mocap 动捕服​

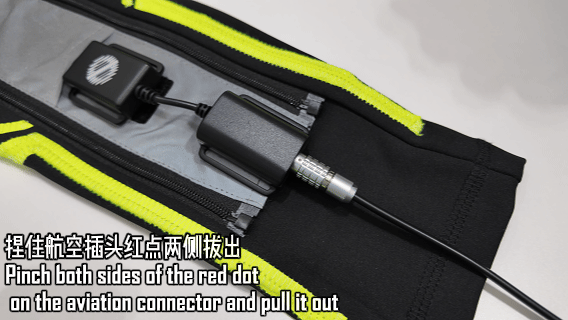

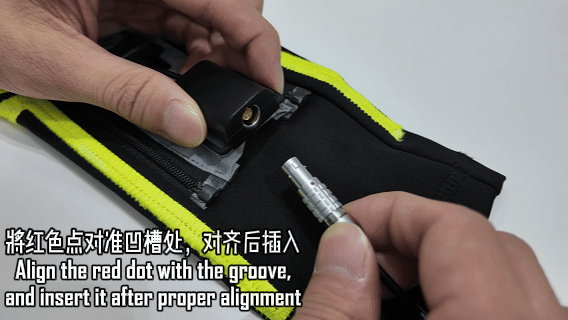

TeleSuit主控背心​

TeleSuit 主控背心的结构示意图如下:

TeleSuit 主控背心结构示意图

启动 TeleSuit 主控​

电源连接​

使用TeleSuit供电线连接TeleSuit 主控进行通电。

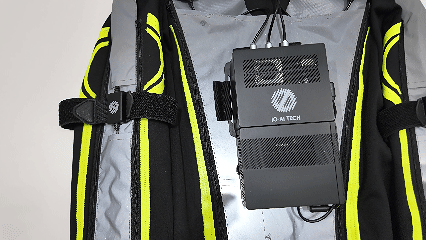

TeleSuit 电源连接
严禁直接断电

使用结束后,请先在 TeleSuit 主控网页完成设备关机,再断开电源或取下电池。直接断电可能损坏存储卡和文件系统。操作步骤见 TeleSuit 主控关机。

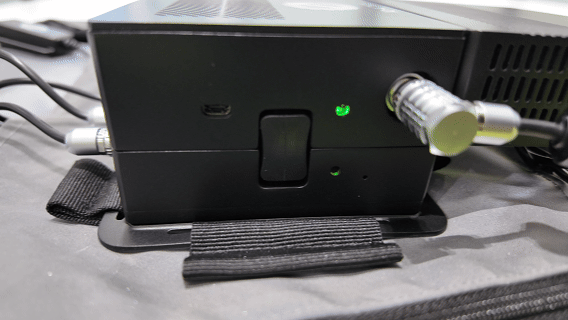

主控指示灯和 Mocap 指示灯​

启动成功后,主控指示灯会出现慢闪烁,Mocap 指示灯保持绿色常亮(开启动捕功能后,Mocap 指示灯会切换为蓝绿闪烁状态)。

主控指示灯和 Mocap 指示灯状态

路由器指示灯​

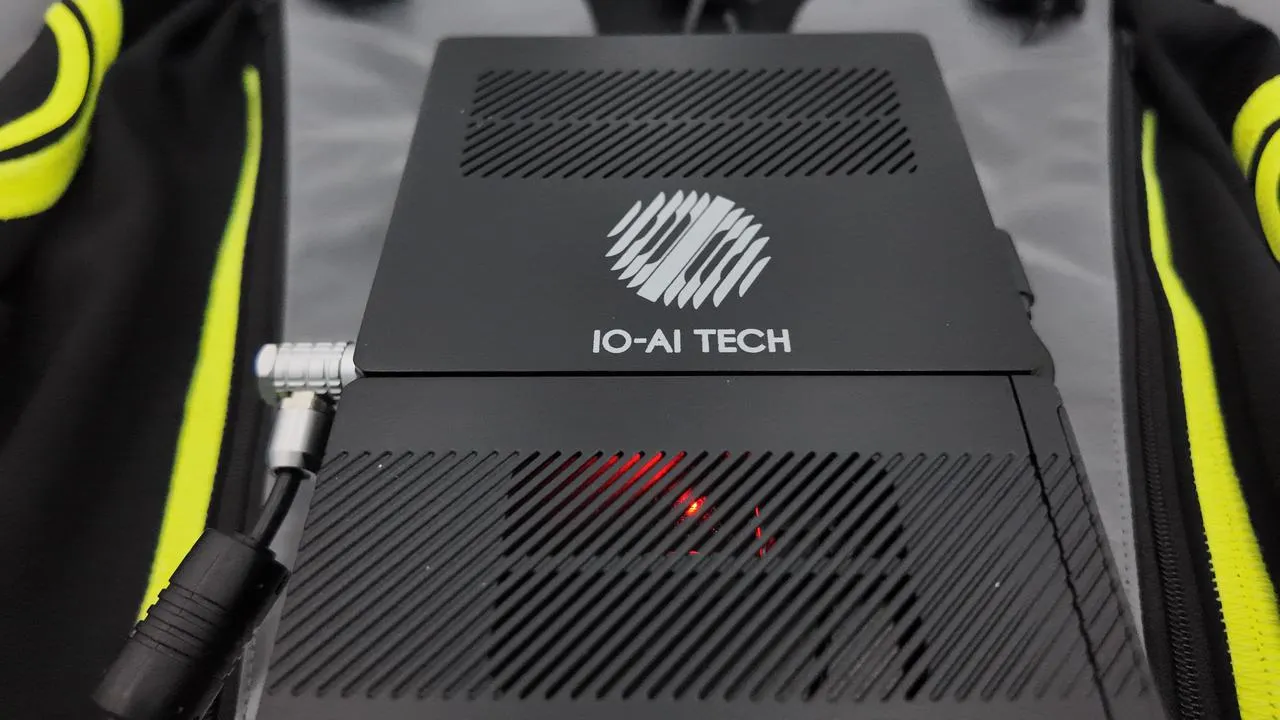

红色常亮:说明路由器已启动并正常运行。

遥操作使用设备局域网通信,不依赖外网;因此,红色常亮且未开启无线中继时,仍可进行遥操作。需要访问外网(例如上传数据或接受远程协助)时,再按需开启无线中继。

路由器红色常亮指示灯

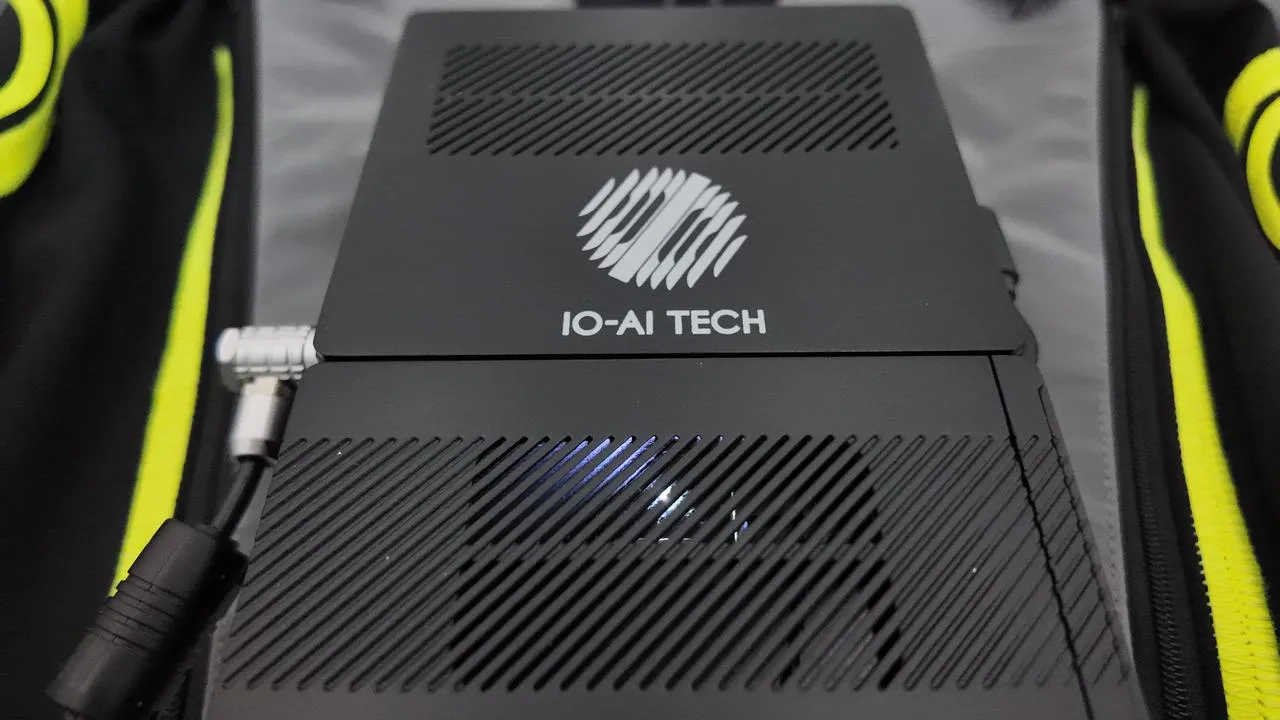

白色常亮:表示已开启无线中继,并成功接入外部互联网。

路由器白色常亮指示灯
提示

无线中继是指 TeleSuit 连接到其他可访问互联网的 Wi-Fi 后,将互联网连接共享给所有连接到 TeleSuit Wi-Fi 的设备。开启方法请参阅联网与路由器设置。

启动 TeleBox​

电源连接​

使用TeleBox供电线进行连接通电。

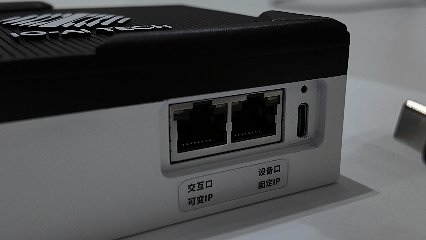

TeleBox 接口面板(交互口/设备口与电源口)
严禁直接断电

使用结束后,请先在 TeleBox 网页完成设备关机,再拔下电源。直接断电可能损坏存储卡和文件系统。操作步骤见 TeleBox 关机。

TeleBox指示灯​

通电后,指示灯依次变化为:红色亮起表示通电正常;蓝色亮起表示系统初始化中(约 5 秒);红蓝交替闪烁表示初始化完成,设备已就绪。

TeleBox 电源连接

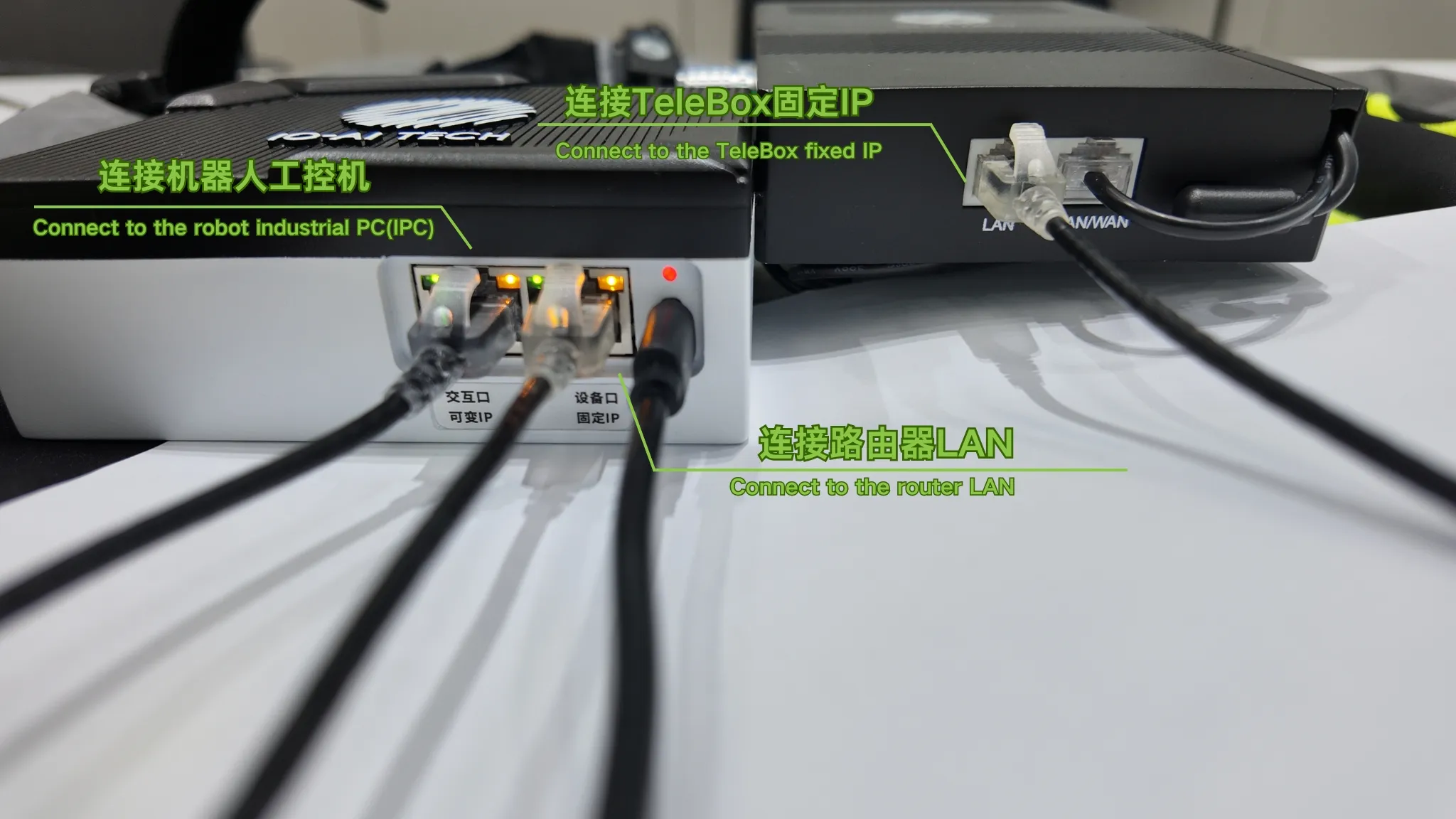

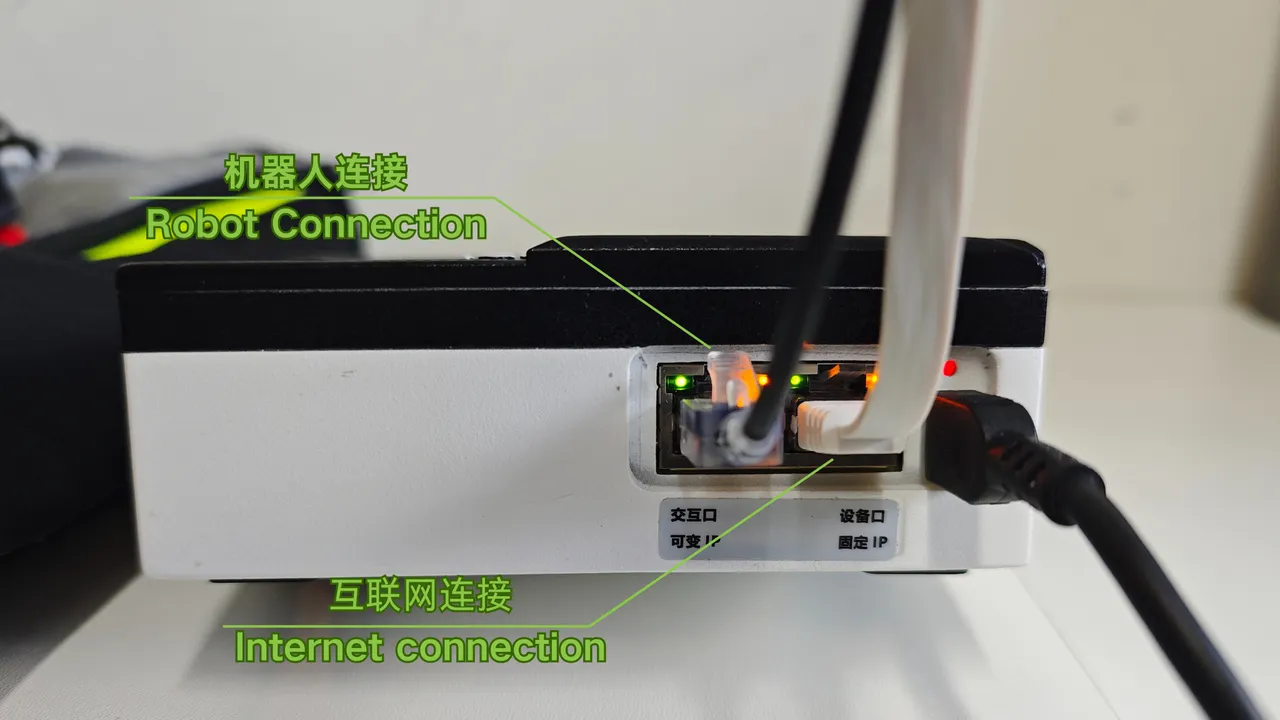

TeleBox与TeleSuit 主控、工控机的硬件连接​

TeleBox 设备口(固定 IP)连接 TeleSuit 主控 的 LAN 口。TeleBox 交互口(可变 IP)连接工控机。

TeleBox 与 TeleSuit 硬件连接(带路由器版)

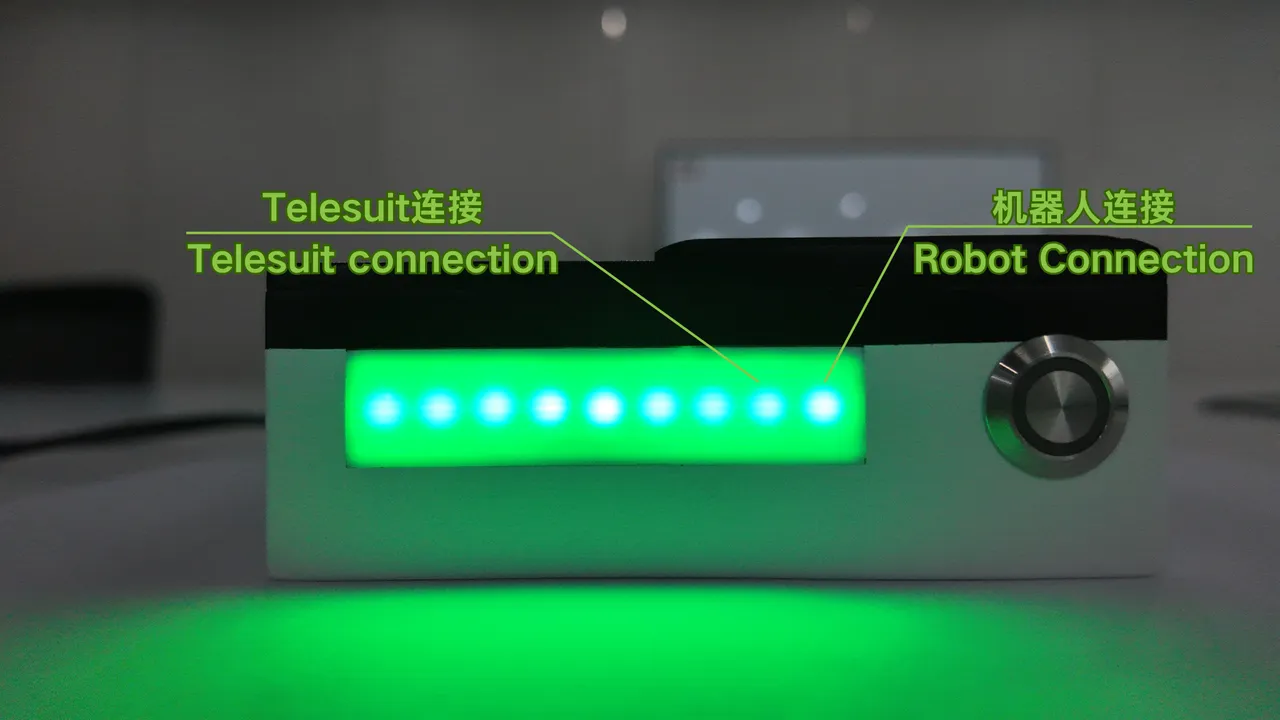

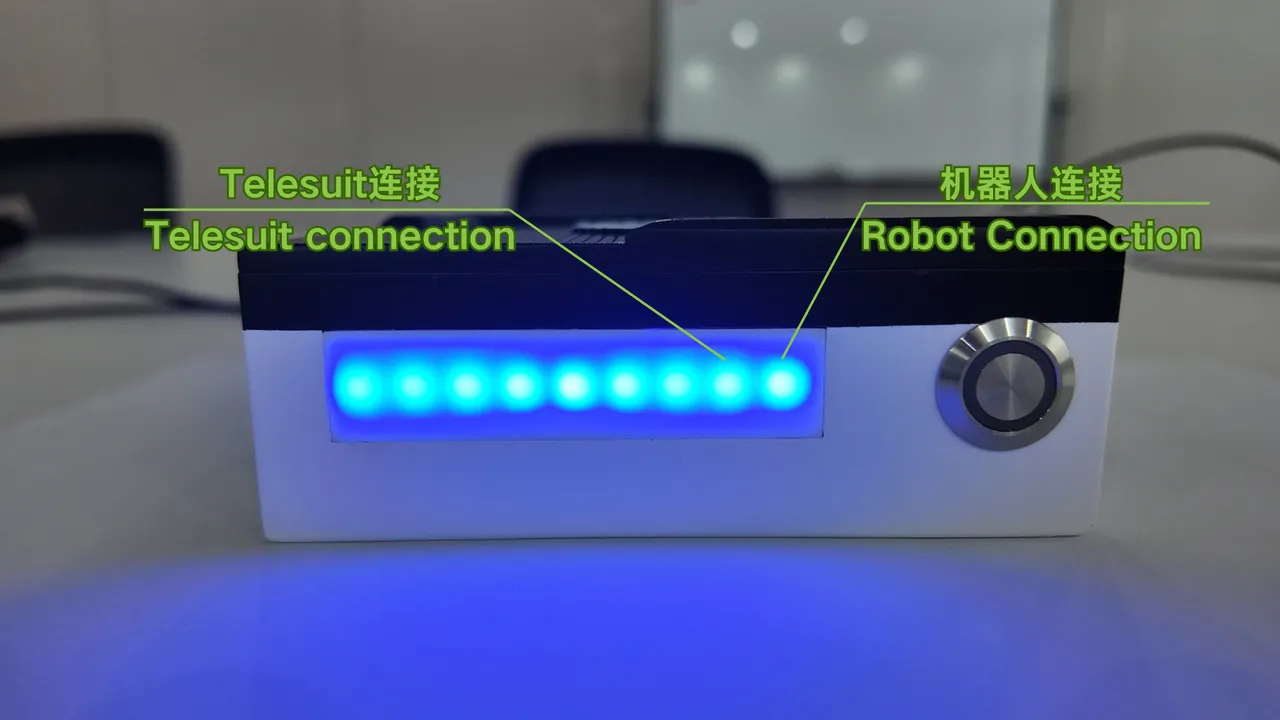

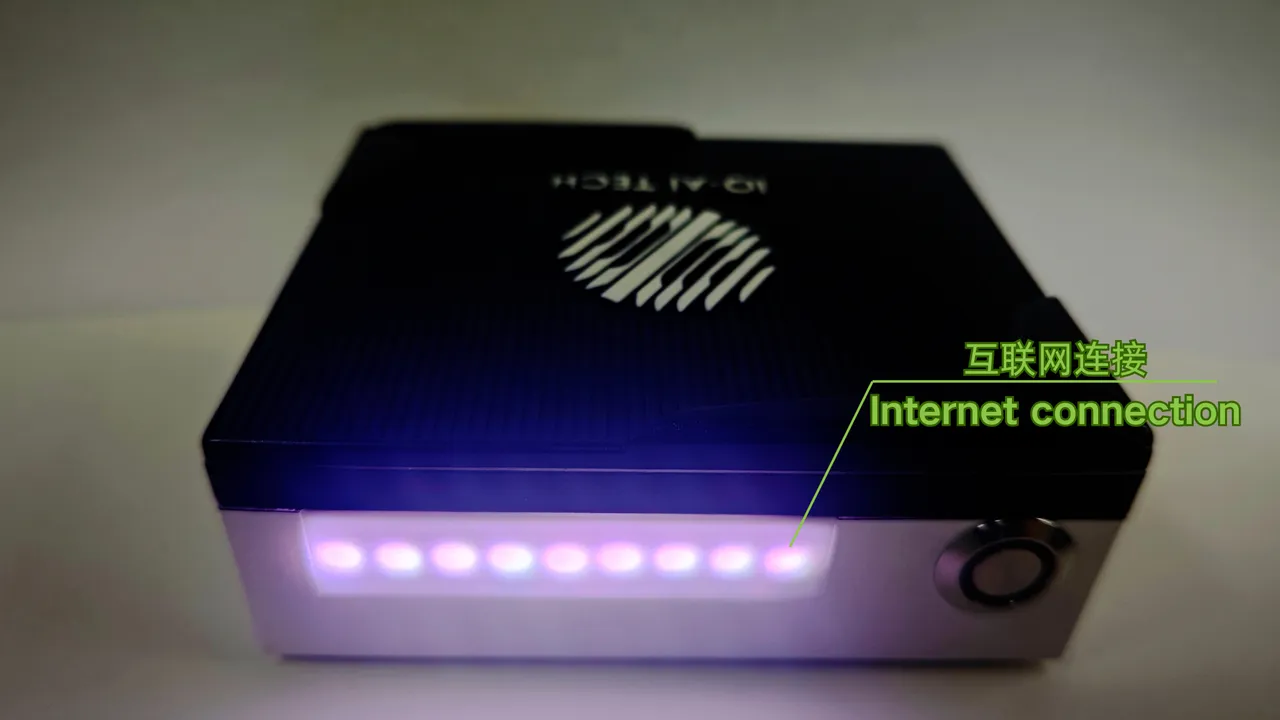

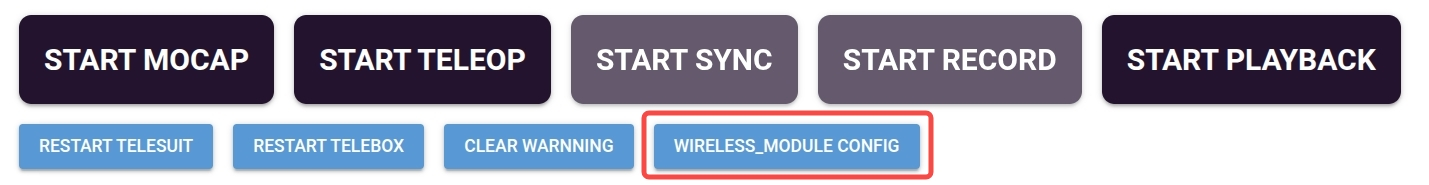

状态面板指示灯

所有连接完成后,检查指示灯状态,指示灯呈全绿状态则所有连接正常。

状态面板指示灯全绿

若检测到 TeleSuit 无法连接,右起第二个指示灯会变红。

TeleSuit 无法连接时指示灯变红

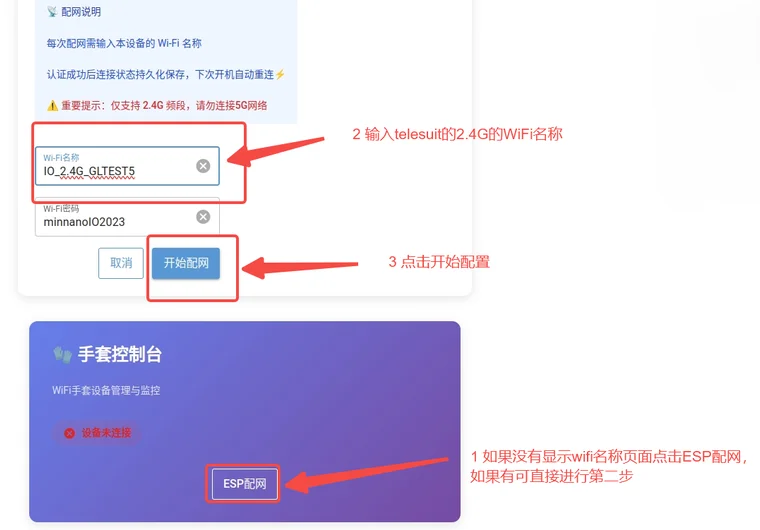

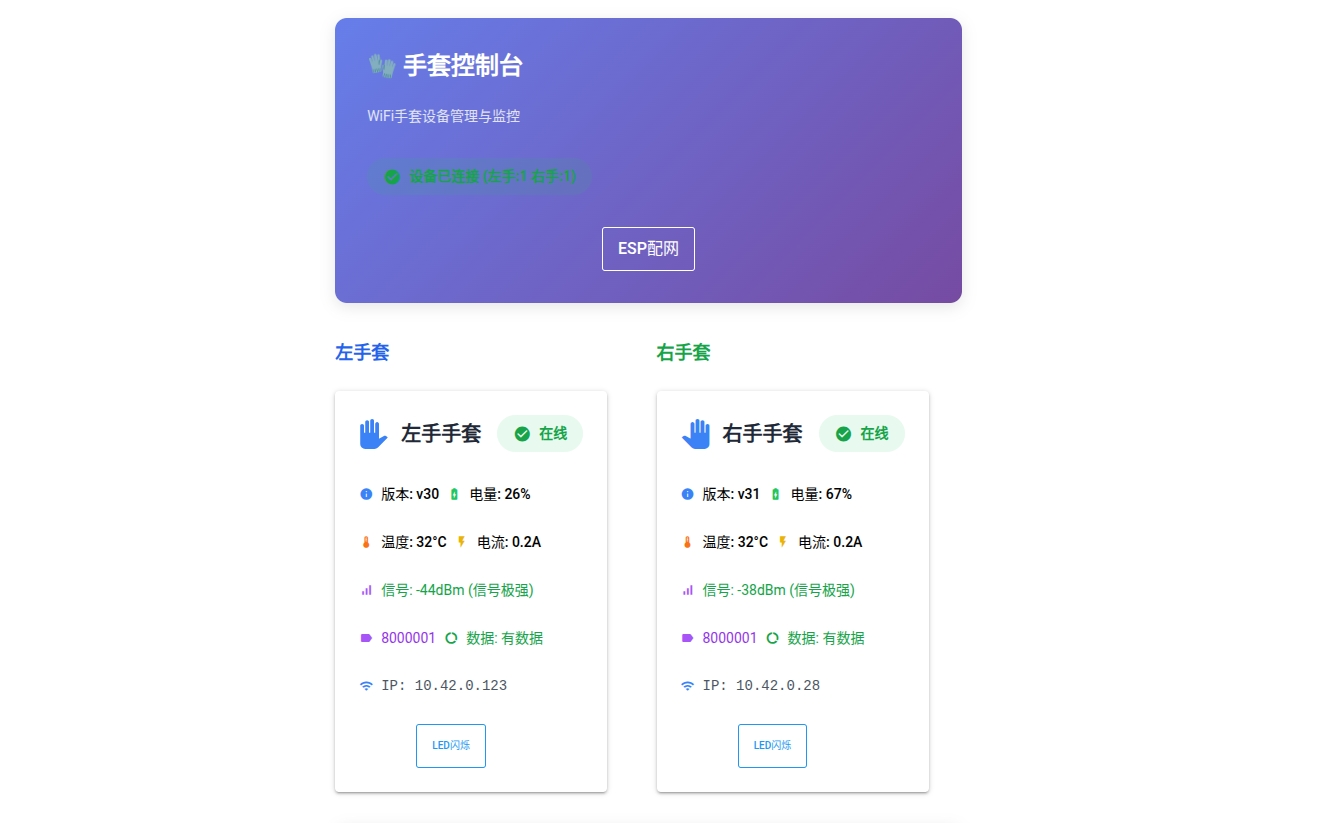

当您按照以上教程完成操作,便完成了硬件连接的所有步骤,接下来便可以开始进行通讯连接部分。
