分析チャートはプロジェクト単位でアノテーションデータを集計し、動作関係、動作計画、動作時間、前後依存、アノテーションのリズムを 5 種類のチャートで示します。チャートのデータはプロジェクト内でアノテーション済みのマーカーから取得し、プロジェクトセレクターで集計範囲を切り替えます。
前提条件
| 項目 | 内容 |
|---|
| メニュー入口 | データ → チャート |
| ルート | /charts。既定では /charts/subtree にリダイレクト |
| 必須権限 | 「チャートを表示」 |
| API チェック | チャートデータ API は「プロジェクトを表示」を確認します |
| 表示ロール | 管理者、プロジェクトマネージャー、レビュアー、アノテーター |
| 前提条件 | 先にプロジェクトを選択する必要があります。未選択のときはデータを読み込みません |
チャートの内容
チャートの種類
ページ上部のタブは 5 種類のチャートに対応します。
| タブ | グラフ | 表示内容 |
|---|
| 動作関係 | サンバーストチャート | スキル → 対象 A → 対象 B の階層構造とマーカー数 |

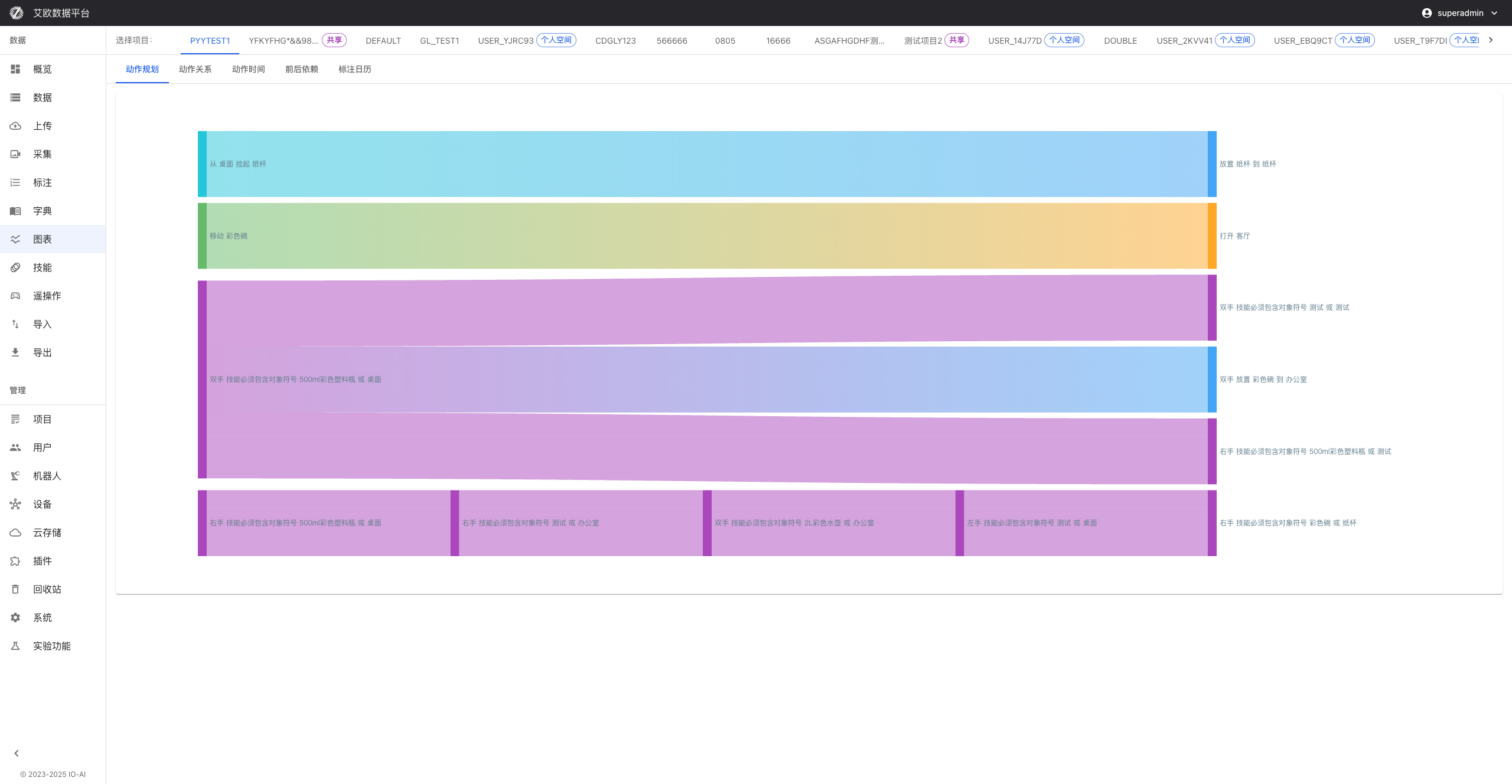

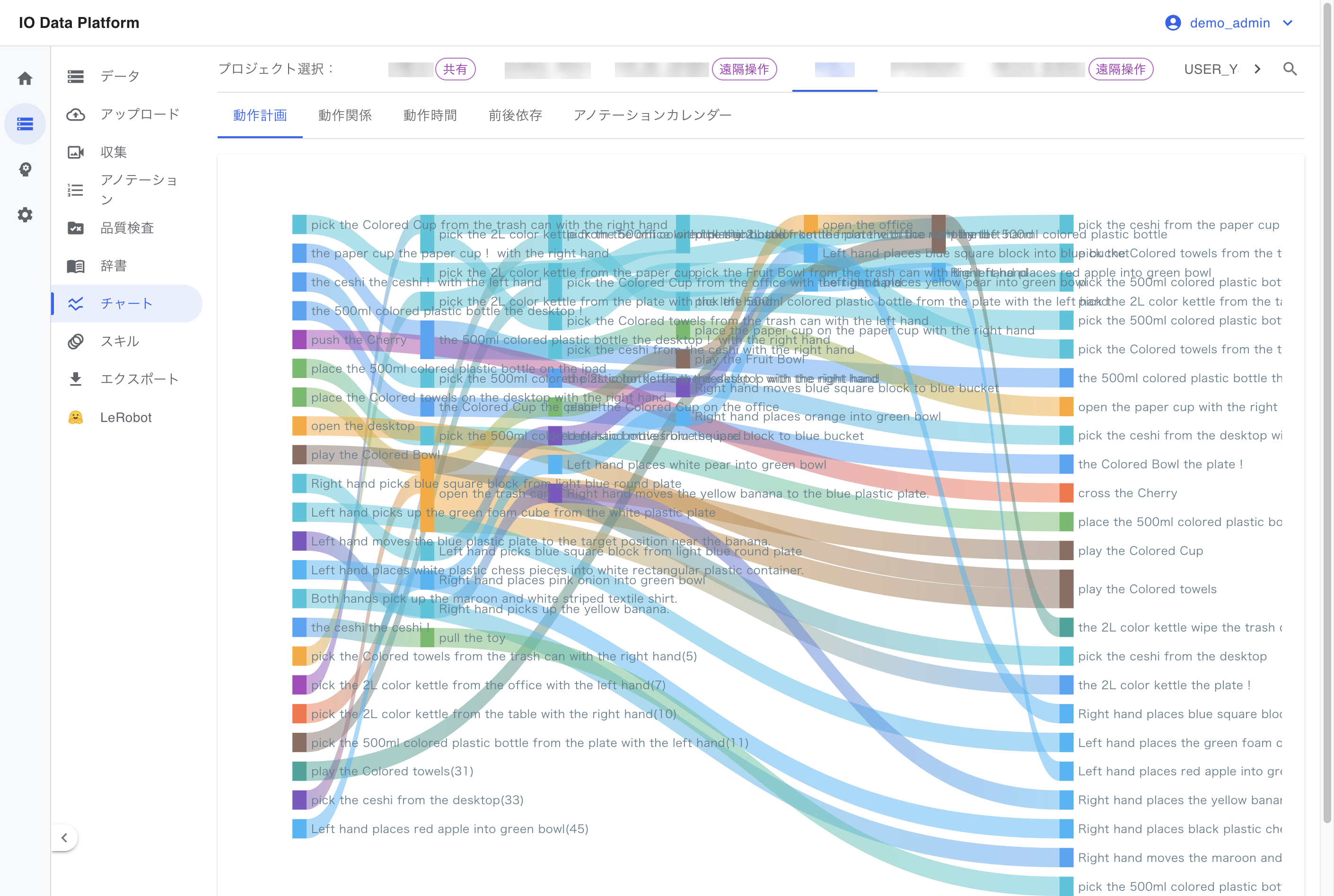

| 動作計画 | サンキーダイアグラム | 同一データセット内の隣接動作の遷移関係と出現回数 |
| 動作時間 | 積み上げ棒グラフ | 各動作の平均時間。動作ごとにグループ化し、単位は秒 |
| 前後依存 | 環状関係グラフ | 隣接動作の source → target 依存関係と出現回数 |
| アノテーショ ンカレンダー | カレンダーヒートマップ | 1 日あたりの新規マーカー数のプロジェクト平均からのずれ |
チャートデータの考え方
| チャート | データソース | 値 |
|---|
| 動作関係 | マーカーのスキル、対象 A、対象 B のグループ別カウント | 値はマーカー件数 |
| 動作計画 | 同一データセット内で開始時刻順に並べた隣接動作 | 線の値は出現回数。ループ動作は別名にします |
| 動作時間 | マーカーの開始と終了タイムスタンプの差 | 値は平均時間、単位は秒 |
| 前後依存 | 同一データセット内の隣接動作の説明テキスト | 線の値は出現回数 |
| アノテーションカレンダー | マーカーの作成日 | 値はその日に追加されたマーカー件数 |
中国語の画面では、動作関係と動作計画のスキル名・対象名は辞書の中国語内容で表示します。辞書に項目がない場合は元の英語内容を表示します。
フィルターと空の状態
| 項目 | 値 |
|---|
| プロジェクトセレクター | チャートの集計範囲を決め、URL クエリパラメータ project に書き込みます |
| データなし | 「このプロジェクトには表示可能なデータがありません」を表示 |
| 読み込み失敗 | 「データ読み込み失敗」を表示 |
| 読み込み中 | 読み込みインジケーターを表示 |
制約と制限
| 項目 | 値 | 説明 |
|---|
| プロジェクトの前提 | 必須 | プロジェクトを選択するまでデータ要求を行いません |
| データ範囲 | プロジェクト内の未削除マーカー | 他プロジェクトのデータは含みません |
| 動作関係の階層 | スキル、対象 A、対象 B の 3 階層 | スキルまたは対象 A を欠くマーカーは集計対象外 |
| 動作計画と前後依存 | 同一データセット内の隣接レコード | 単一レコードでは線を生成しません |
| ループ動作 | 動作計画で名前変更 | より前のステップを指す動作には連番の接尾辞を付けます |
| チャートのエクスポート | 提供なし | ページは画像や PDF のエクスポートを提供しません |
トラブルシューティング
| 現象 | 想定原因 | 対処 | 担当 |
|---|
| チャート領域に「このプロジェクトには表示可能なデータがありません」と表示される | プロジェクト内にマーカーがない、または選択したチャートに必要なフィールドが空 | プロジェクト内にアノテーションデータがあることを確認するか、別のデータセットに切り替えます | 操作者 |
| チャート領域に「データ読み込み失敗」と表示される | プロジェクト API の要求失敗、ネットワーク断 | ページを再読み込みします。続く場合は管理者に連絡します | 操作者、管理者 |
| チャートが長時間読み込み状態のままになる | プロジェクトを選択していない | プロジェクトセレクターでプロジェクトを選択します | 操作者 |
| スキル名が英語で表示される | 辞書に対応する中国語内容がない | 辞書管理 で中国語内容を補います | 管理者 |
